Camisas de Motor: Tipos, Función, Disposición y Averías Frecuentes

Las camisas de motor son uno de los elementos más importantes dentro del sistema cilindro – pistón en motores diésel marinos. Su función no se limita a servir como superficie de deslizamiento, sino que constituyen un componente estructural clave en la gestión térmica, la estanqueidad de la combustión y la durabilidad del motor.

En motores marinos de media y baja velocidad, la camisa no es un elemento accesorio, sino una pieza diseñada específicamente para permitir operación continua durante miles de horas, con capacidad de mantenimiento individual sin intervenir el bloque motor completo.

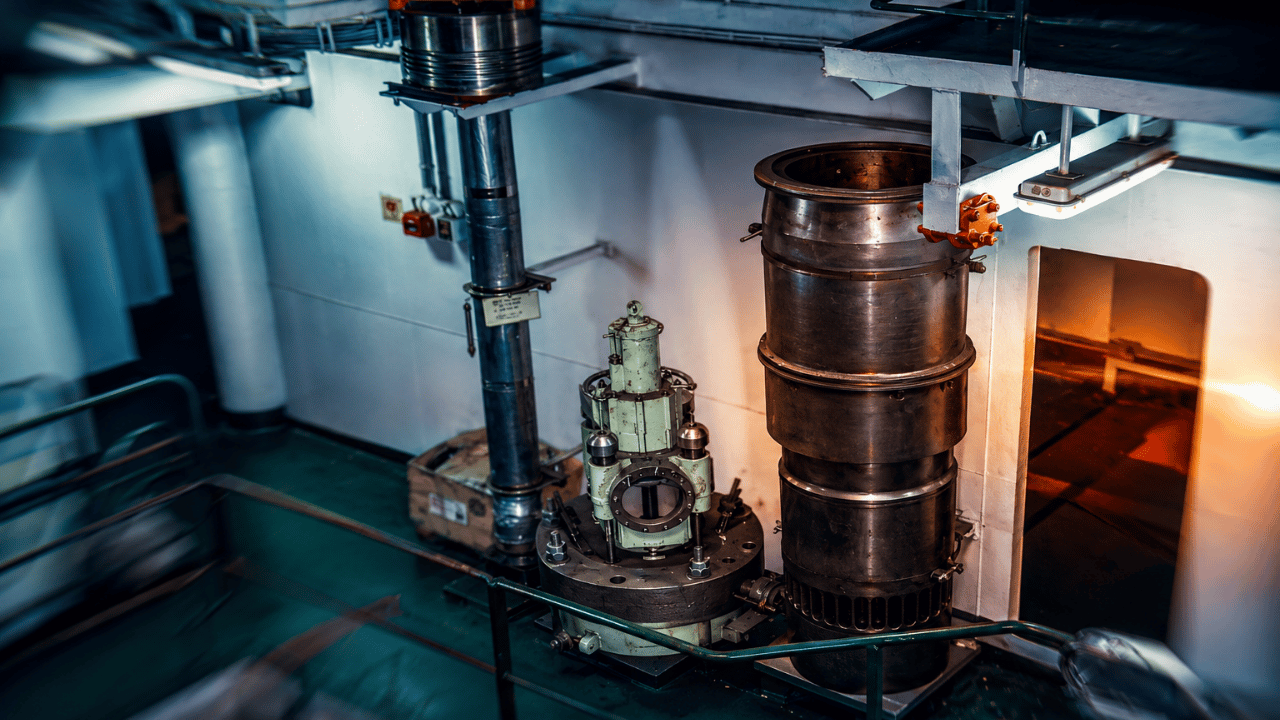

1. Bloque Motor: Función Estructural y Tipos

El bloque motor es la estructura principal que soporta el conjunto del motor y en cuyo interior se alojan los cilindros. Su diseño condiciona directamente la arquitectura de las camisas y su comportamiento en servicio.

1.1. Bloque Integral

En el bloque integral, los cilindros se mecanizan directamente sobre el propio material del bloque mediante procesos de fundición y mecanizado de alta precisión.

Este tipo de solución proporciona una estructura muy rígida y compacta, con buena capacidad de absorción de vibraciones, especialmente relevante en el comportamiento dinámico del conjunto motor – bancada.

Este concepto se relaciona directamente con la arquitectura del bloque de cilindros en motores diésel y con el diseño estructural general del motor.

Sin embargo, su principal limitación en el ámbito marino es la falta de modularidad. Cuando se produce desgaste o daño en el cilindro, la reparación afecta directamente al bloque, lo que incrementa los tiempos de parada y reduce la mantenibilidad.

Por este motivo, el bloque integral se utiliza principalmente en motores auxiliares y grupos electrógenos, donde la disponibilidad es menos crítica que en sistemas de propulsión principal.

1.2. Bloque con Camisas

En motores marinos de propulsión, la solución estándar es el bloque con camisas, donde el cilindro es una pieza independiente y desmontable.

Este diseño permite separar la función estructural del bloque de la función tribológica del cilindro, optimizando cada elemento según su función dentro del motor.

Las camisas de motor pueden fabricarse con materiales específicos de alta resistencia al desgaste, y su comportamiento está directamente relacionado con el sistema de lubricación en motores diésel marinos, ya que la película de aceite es crítica para evitar contacto metal – metal.

En muchos casos, el diseño de la camisa también está condicionado por el sistema global de intercambiadores de calor en buques, que define la capacidad de evacuación térmica del circuito de refrigeración.

2. Tipos de Camisas de Motor en Aplicaciones Marinas

En motores marinos se distinguen tres configuraciones principales: camisas secas, camisas húmedas y camisas flotantes. Su selección depende de la carga térmica, el tipo de motor y la estrategia de mantenimiento del buque.

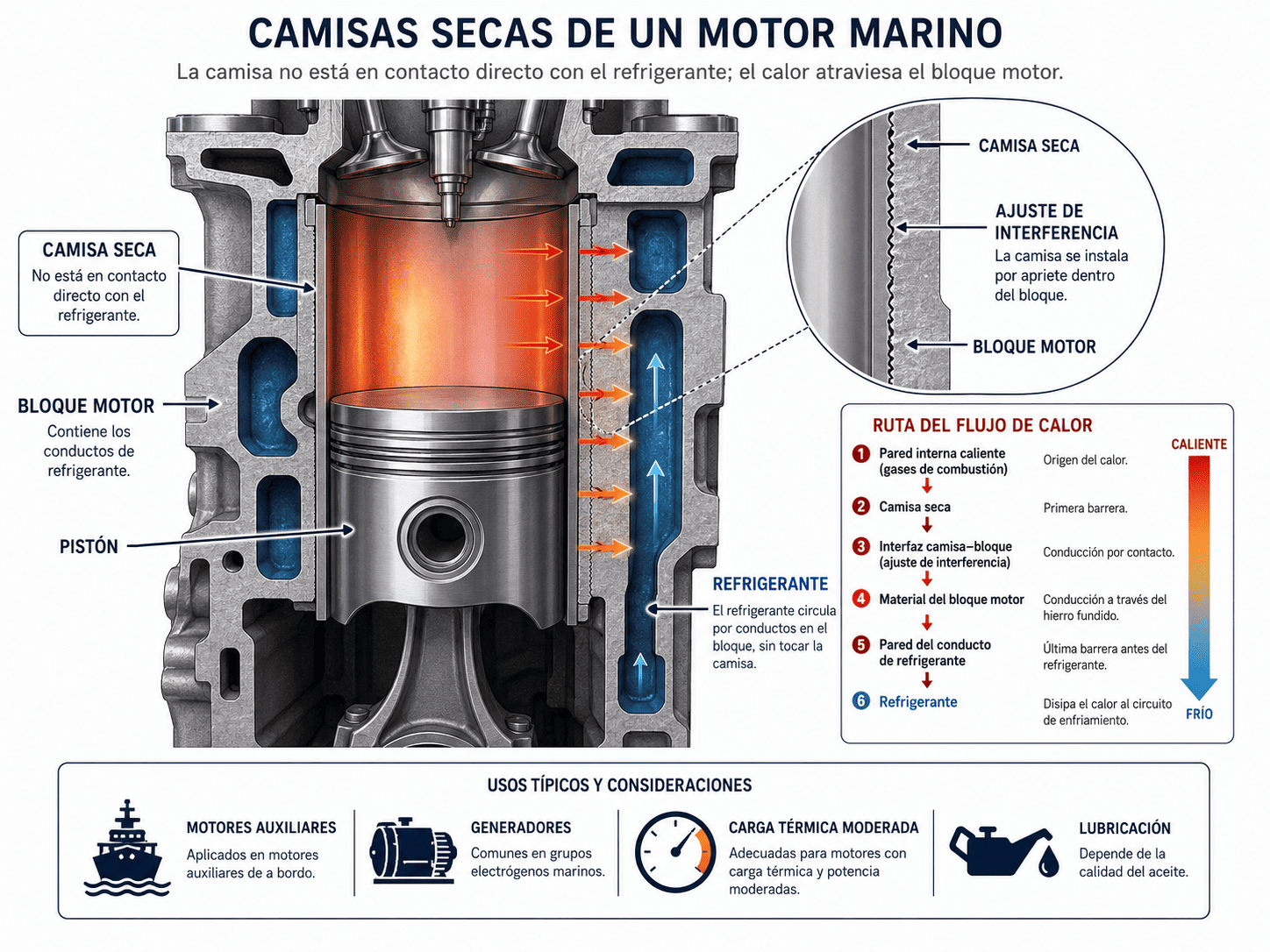

2.1 Camisas Secas

Las camisas secas no están en contacto directo con el líquido refrigerante. Se instalan mediante ajuste de interferencia dentro del bloque motor, de forma que la transferencia de calor se realiza a través del material del bloque.

Este diseño proporciona una elevada rigidez estructural, pero limita la evacuación térmica, ya que el flujo de calor atraviesa varias interfaces antes de llegar al circuito de refrigeración.

En términos de operación, las camisas secas se emplean principalmente en motores auxiliares de menor potencia, equipos de generación eléctrica y sistemas donde la carga térmica es moderada.

Su comportamiento tribológico está directamente relacionado con la calidad del aceite y su degradación, aspecto tratado en análisis de lubricantes en motores marinos.

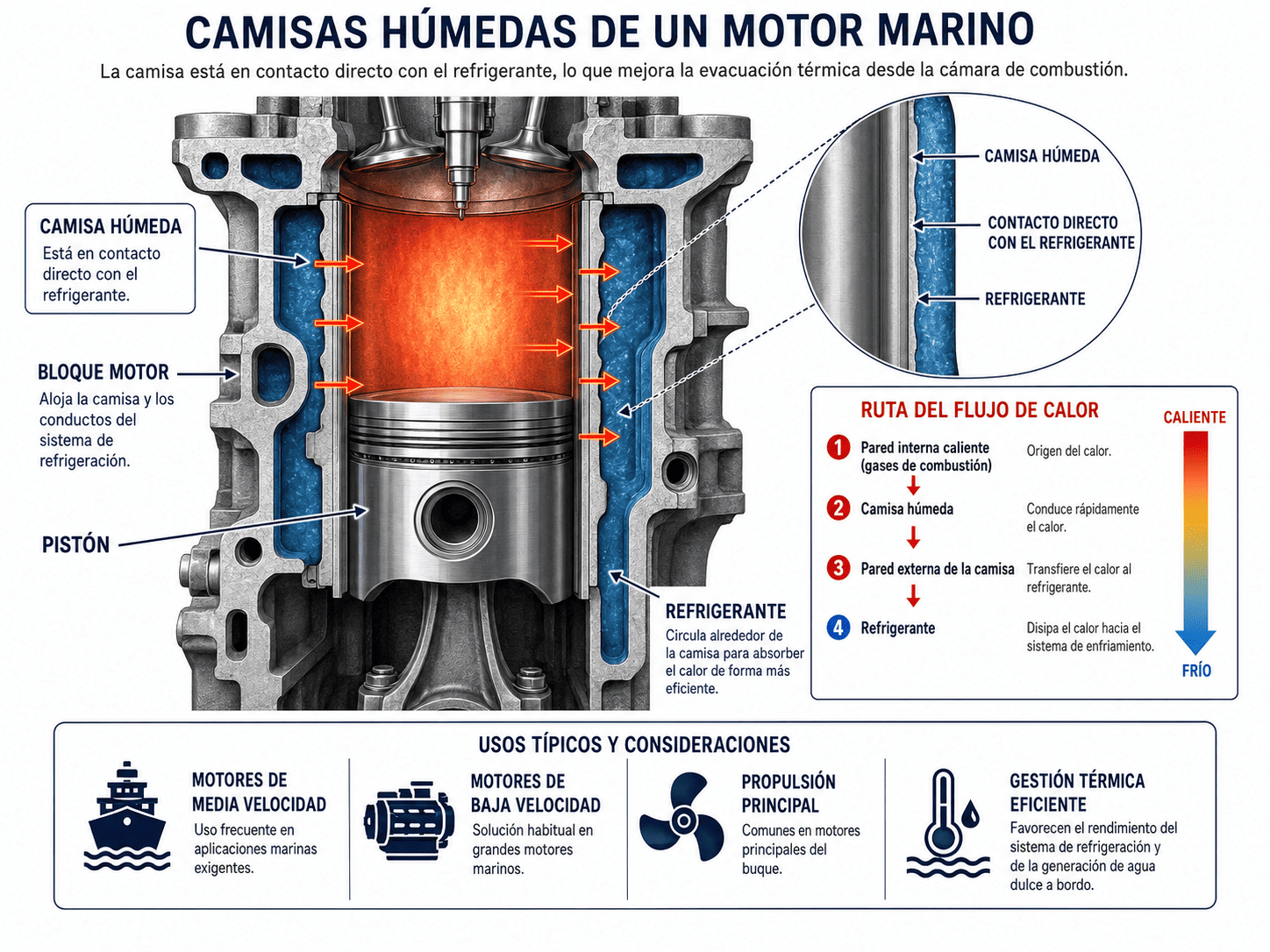

2.2 Camisas Húmedas

Las camisas húmedas o «wet liners» constituyen la solución estándar en motores marinos de media y baja velocidad, especialmente en motores de propulsión principal.

En este diseño, la camisa está en contacto directo con el líquido refrigerante, lo que permite una evacuación de calor mucho más eficiente desde la cámara de combustión hacia el sistema de refrigeración.

Este comportamiento térmico está estrechamente ligado al rendimiento global del motor, especialmente en sistemas de refrigeración y generación de agua dulce a bordo, donde la gestión térmica del buque es crítica.

Construcción y Elementos Críticos

La camisa húmeda incorpora una zona de asiento superior que define su posición axial y garantiza la correcta altura de montaje. En la parte inferior se encuentran los elementos de estanqueidad, habitualmente O-rings, cuya función es evitar la comunicación entre el circuito de refrigeración y el cárter de aceite.

El fallo de estos elementos puede provocar contaminación del lubricante, un problema directamente relacionado con la fiabilidad global del sistema de circuito de lubricación del motor MCIA.

Protrusión de la Camisa

La protrusión de la camisa es uno de los parámetros más críticos en el montaje de motores marinos.

Este valor determina la altura que sobresale respecto al plano del bloque antes del montaje de la culata, y está directamente relacionado con el sellado de la cámara de combustión.

Un valor incorrecto puede generar fugas de gases, fallos de junta de culata o incluso problemas de alineación del conjunto pistón – camisa, lo que impacta directamente en el comportamiento del sistema descrito en segmentos del pistón y su desgaste.

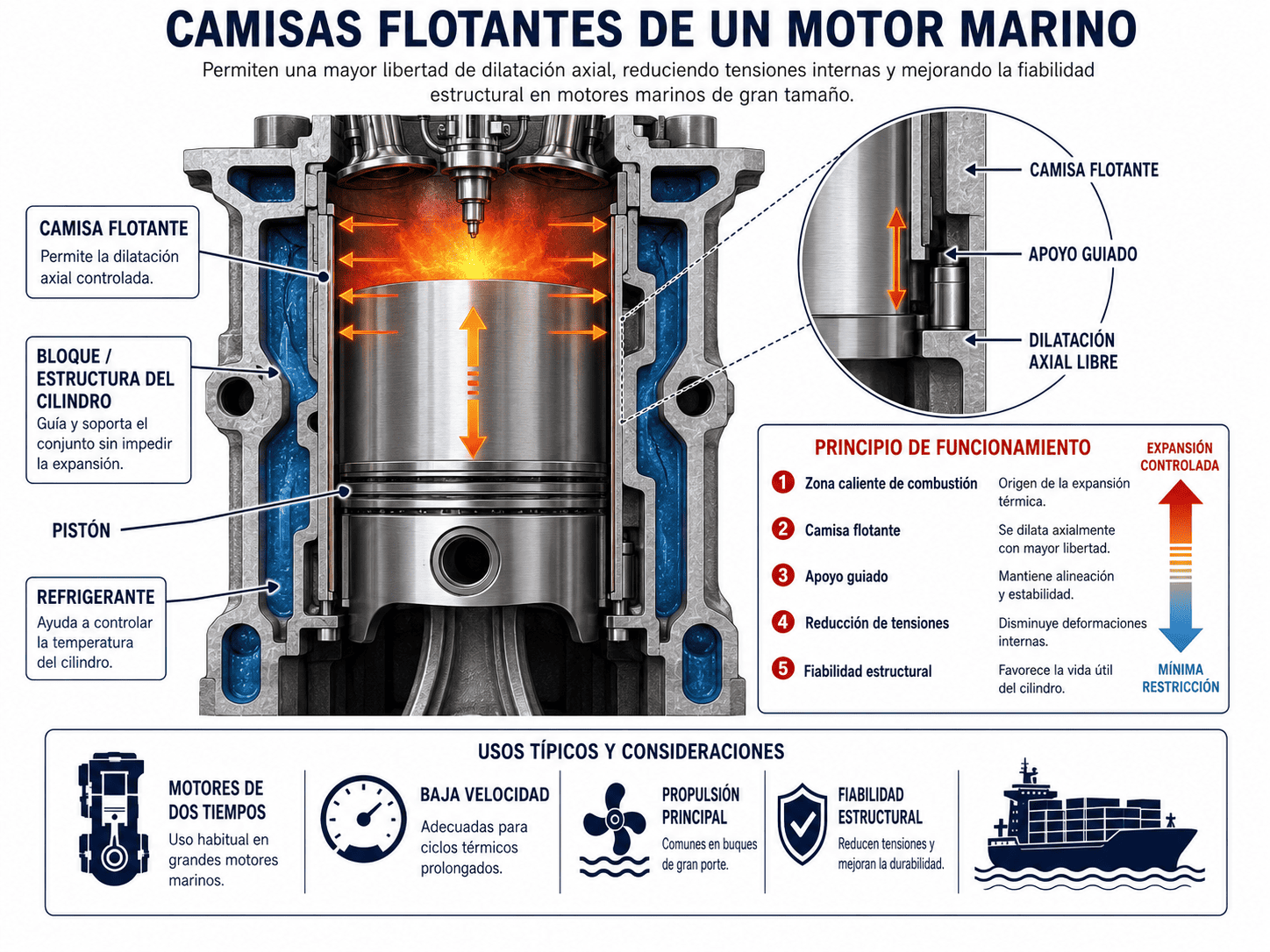

2.3 Camisas Flotantes

Las camisas flotantes se utilizan principalmente en motores marinos de dos tiempos de baja velocidad, donde los cilindros alcanzan grandes dimensiones y están sometidos a ciclos térmicos prolongados.

Las camisas flotantes siguen siendo camisas húmedas desde el punto de vista térmico, la diferencia es que  este diseño permite una mayor libertad de dilatación axial, reduciendo tensiones internas y mejorando la fiabilidad estructural del cilindro. En lugar de quedar completamente «aprisionada» por la estructura, dispone de un sistema de apoyo que permite absorber las expansiones y contracciones producidas por los cambios de temperatura.

Este tipo de arquitectura es característico de motores de propulsión principal en grandes buques, estrechamente relacionados con el diseño de motores como el de la Emma Maersk y su sistema de propulsión. En motores lentos de dos tiempos, donde las camisas pueden tener varios metros de longitud y soportar temperaturas muy elevadas durante largos periodos, esta capacidad de movimiento resulta fundamental.

3. Función Térmica de la Camisa en Motores Marinos

Más allá de su función mecánica como superficie de guiado del pistón, la camisa constituye uno de los principales elementos de transferencia térmica del motor. Durante la combustión, solo una parte de la energía liberada se transforma en trabajo útil sobre el pistón; una fracción importante debe evacuarse a través de las paredes del cilindro para evitar sobrecalentamientos, deformaciones y pérdidas de resistencia mecánica.

La transferencia de calor desde los gases de combustión hacia el refrigerante puede representarse mediante la expresión:

donde:

• Q es la cantidad de calor transferida por unidad de tiempo, normalmente expresada en vatios (W) o kilovatios (kW).
• U es el coeficiente global de transferencia térmica, que representa la capacidad del conjunto gases-camisa-refrigerante para transmitir calor.
• A es el área efectiva de intercambio térmico entre la camisa y el fluido refrigerante.
• ΔT es la diferencia de temperatura entre los gases de combustión y el refrigerante.

La ecuación muestra que la capacidad de refrigeración de una camisa depende fundamentalmente de tres factores: la superficie disponible para el intercambio térmico, la diferencia de temperaturas existente y la facilidad con la que el calor puede atravesar las distintas capas que separan los gases del refrigerante.

El Coeficiente Global de Transferencia Térmica (U)

De todos los parámetros de la ecuación, el coeficiente global de transferencia térmica es probablemente el más complejo e importante desde el punto de vista del diseño.

El calor generado en la combustión no pasa directamente al agua de refrigeración. Antes debe atravesar varias resistencias térmicas sucesivas:

1. La película de gases calientes adherida a la pared interna del cilindro.
2. El material de la camisa.
3. Los depósitos o incrustaciones que puedan existir en las superficies.
4. La película de agua de refrigeración que circula por el exterior.

Por ello, el coeficiente global puede expresarse como:

donde:

• h₍g₎ es el coeficiente de transferencia por convección entre los gases de combustión y la pared interior de la camisa.
• e es el espesor de la camisa.
• k es la conductividad térmica del material de la camisa.
• h₍r₎ es el coeficiente de transferencia entre la pared exterior y el refrigerante.

Esta expresión permite comprender por qué el estado de limpieza de las superficies es tan importante. Una fina capa de incrustaciones calcáreas o productos de corrosión puede reducir significativamente el valor de U y empeorar la refrigeración del cilindro.

Influencia del Espesor de la Camisa

El espesor de la pared de la camisa es un compromiso entre requisitos mecánicos y térmicos.

Una camisa más gruesa:

• Soporta mejor las presiones de combustión;
• Presenta menor deformación mecánica;
• Aumenta la rigidez estructural.

Sin embargo, también incrementa la resistencia térmica al paso del calor.

Por el contrario, una camisa demasiado delgada mejora la transferencia térmica, pero puede sufrir deformaciones, ovalizaciones o problemas de fatiga térmica.

Por esta razón, los fabricantes determinan espesores mínimos de servicio y establecen controles periódicos mediante ultrasonidos para verificar la pérdida de material por desgaste, corrosión o cavitación.

Influencia del Área de Intercambio Térmico

El parámetro A representa la superficie disponible para transferir calor al refrigerante.

En motores marinos de gran potencia esta superficie se incrementa mediante:

• Camisas de gran longitud;
• Cámaras de refrigeración optimizadas;
• Circulación forzada de agua alrededor de las zonas más calientes;
• Diseños que favorecen la turbulencia del refrigerante.

Cuanto mayor sea el área efectiva de intercambio

, mayor será la capacidad de evacuación térmica para una misma diferencia de temperaturas.

Influencia de la Diferencia de Temperaturas (ΔT)

La diferencia de temperatura constituye el motor que impulsa la transferencia térmica.

Durante la combustión, la temperatura de los gases puede superar ampliamente los 1.500 °C, mientras que el agua de refrigeración suele mantenerse entre 70 y 90 °C según el diseño del motor.

Esta diferencia de temperatura genera el flujo de calor necesario para proteger la estructura del cilindro.

Sin embargo, una refrigeración excesiva tampoco es deseable. Si la pared de la camisa trabaja a temperaturas demasiado bajas pueden producirse:

• Condensaciones de productos de combustión;
• Corrosión ácida;
• Aumento del desgaste de segmentos;
• Empeoramiento de la combustión.

Por este motivo, los sistemas modernos buscan mantener una temperatura de camisa controlada y relativamente estable, en lugar de simplemente enfriar al máximo.

La Camisa como Elemento Crítico del Equilibrio Térmico

En un motor marino, la camisa no debe considerarse únicamente como una superficie de desgaste reemplazable. Desde el punto de vista de la ingeniería térmica, constituye un intercambiador de calor integrado en el propio cilindro.

Su geometría, material, espesor, acabado superficial y sistema de refrigeración condicionan directamente:

• La temperatura de funcionamiento del motor;
• La eficiencia de la combustión;
• La vida útil de segmentos y pistones;
• La aparición de fenómenos como cavitación, corrosión o fatiga térmica.

Por ello, el diseño y mantenimiento de las camisas es uno de los aspectos más críticos para garantizar la fiabilidad de los motores marinos de media y baja velocidad sometidos a operación continua.

4. Problemas Frecuentes de las Camisas en Servicio

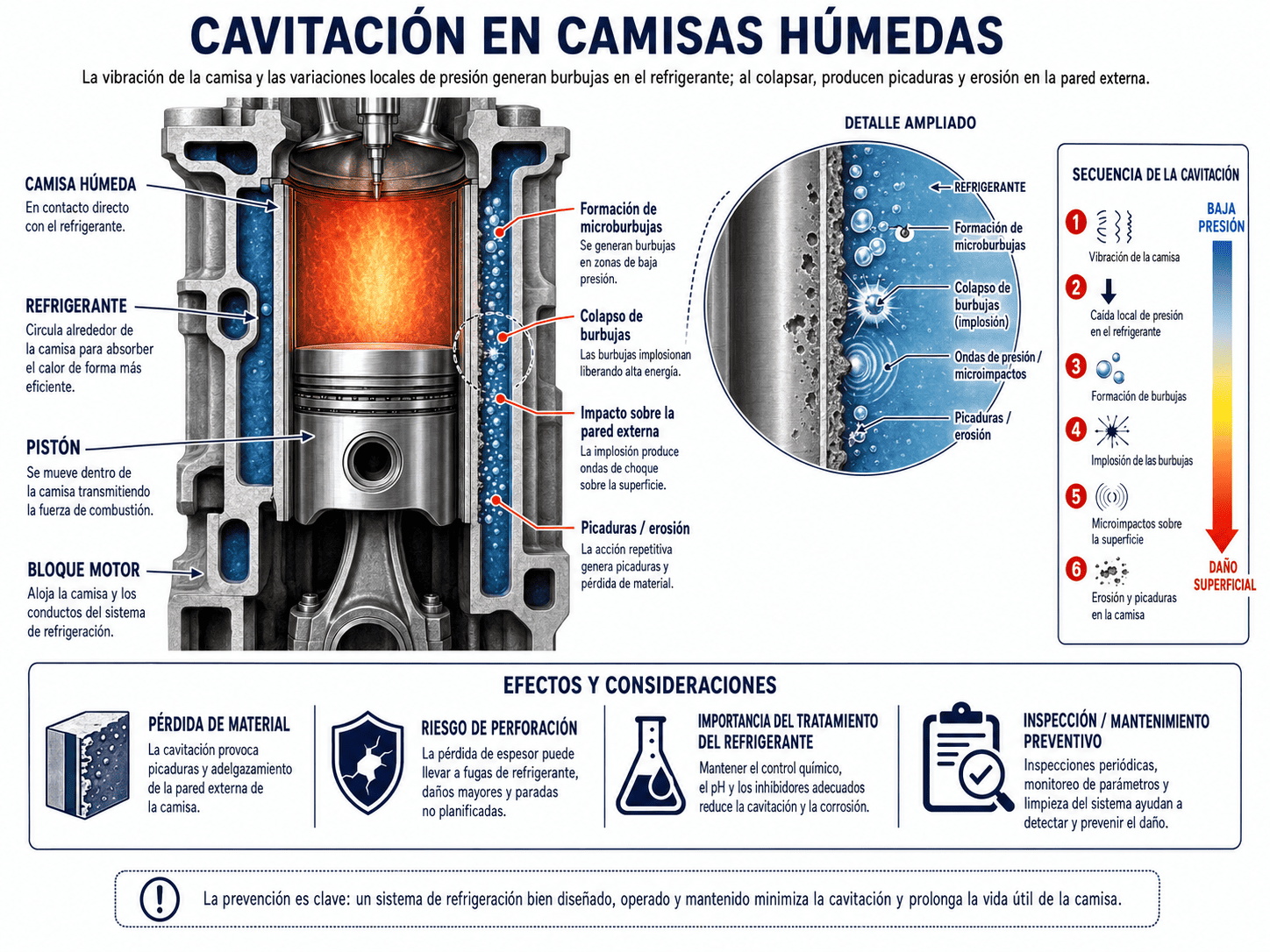

4.1 Cavitación en Camisas Húmedas

La cavitación es uno de los fallos más críticos en camisas húmedas. Se produce por vibraciones laterales del pistón que generan variaciones locales de presión en el refrigerante.

Este fenómeno está directamente relacionado con el desgaste dinámico del sistema pistón – camisa, influido por la calidad de la lubricación y la gestión del aceite.

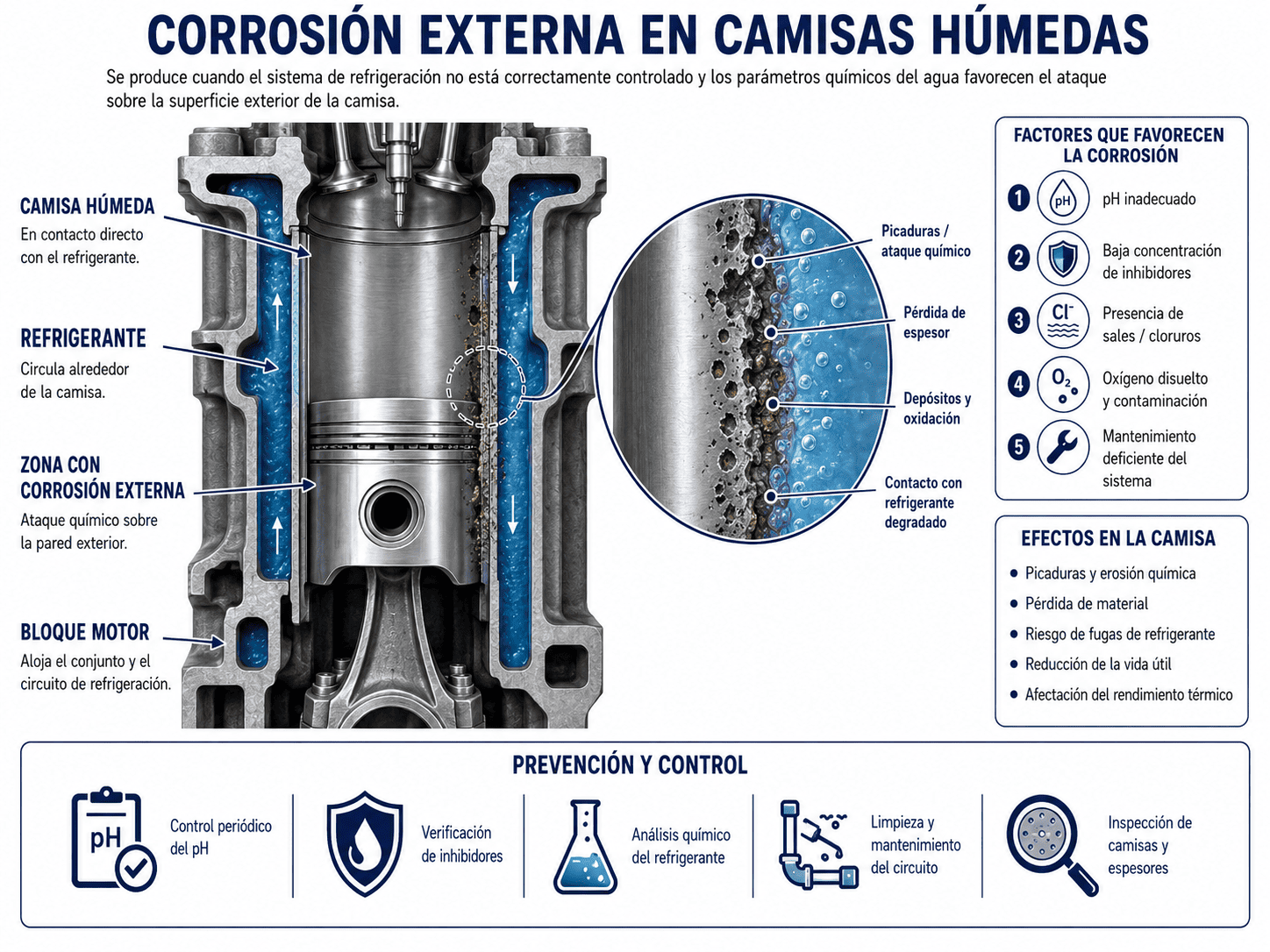

4.2 Corrosión Externa

La corrosión externa aparece cuando el sistema de refrigeración no está correctamente controlado. Su origen está ligado a parámetros químicos del agua y al estado del sistema de refrigeración del buque.

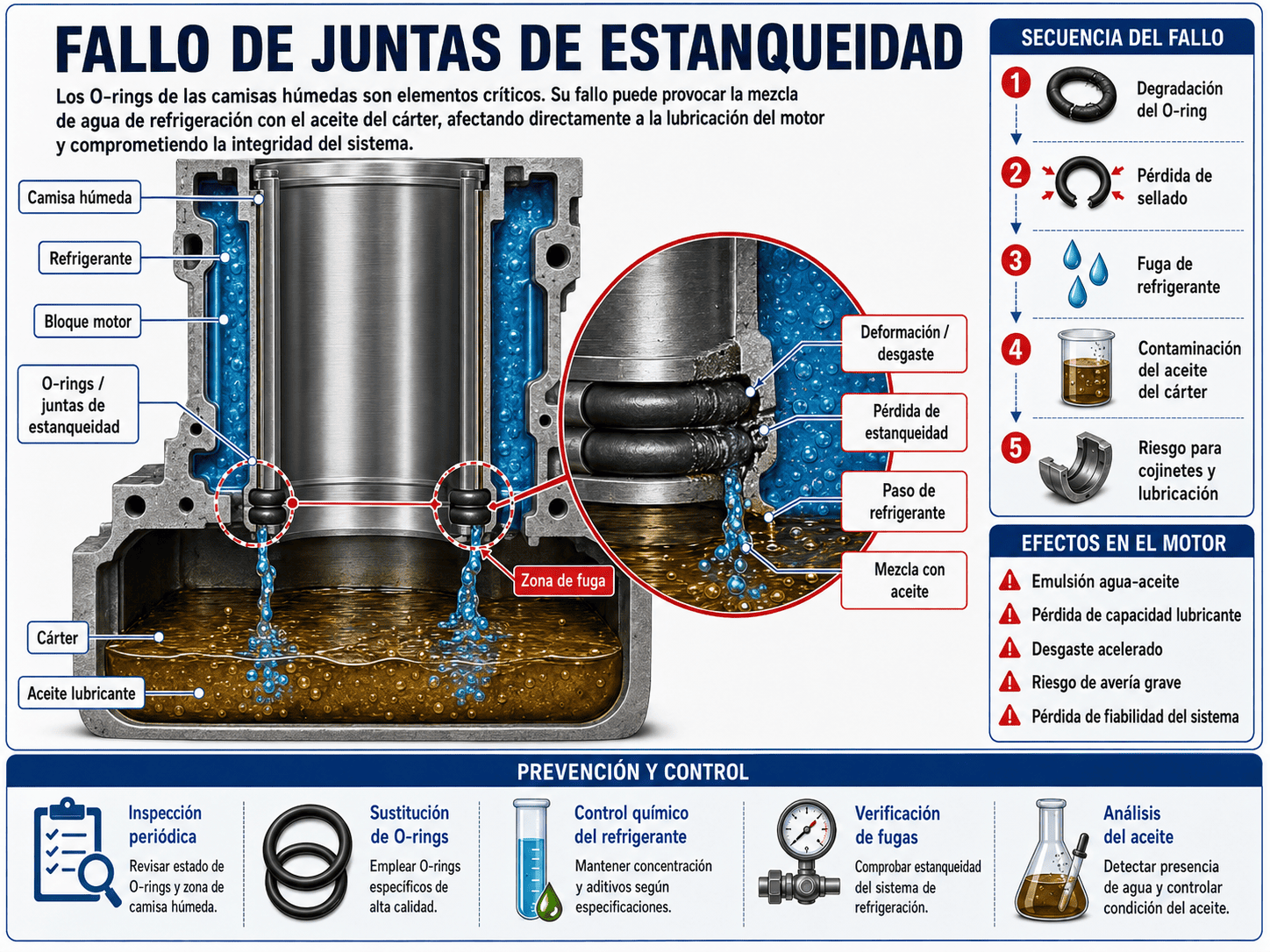

4.3 Fallo de Juntas de Estanqueidad

Los O-rings de las camisas húmedas son elementos críticos. Su fallo puede provocar la mezcla de agua de refrigeración con el aceite del cárter, afectando directamente a la lubricación del motor y comprometiendo la integridad del sistema.

5. Comparativa de Camisas en Motores Marinos

La elección del tipo de camisa depende del equilibrio entre capacidad de refrigeración, facilidad de mantenimiento, rigidez estructural y comportamiento frente a las dilataciones térmicas. Cada configuración responde a necesidades operativas distintas dentro del ámbito del buque.

En resumen, la camisa seca prioriza la rigidez y la simplicidad, la camisa húmeda busca el mejor compromiso entre refrigeración y mantenimiento, y la camisa flotante se orienta a la gestión de grandes dilataciones térmicas en motores marinos de muy alta potencia.
