Corrosión Marina en Buques: Guía Completa de Protección y Tratamiento del Casco

The corrosión marina en buques es uno de los principales problemas técnicos que afectan a:

• Casco
• Tanques
• Tomas de mar
• Ejes y Hélices
• Tuberías
• Estructuras metálicas expuestas al ambiente marino.

En términos formales, la corrosión es el ataque destructivo de un metal por reacción química o electroquímica con su entorno.

Pero en el contexto naval esa definición resulta insuficiente sin matizar lo que implica «Entorno Marino«:

• Agua salada con alta conductividad eléctrica
• Oxígeno disuelto
• Variaciones de temperatura
• Corrientes eléctricas inducidas
• Microorganismos activos
• Biofouling
• Presencia simultánea de metales distintos en contacto galvánico.

Es decir, un escenario donde todas las condiciones necesarias para la corrosión electroquímica se dan de forma continuada y combinada.

1. Introduction

La protección catódica is uno de los pilares de la lucha contra la corrosión en estructuras navales sumergidas. Junto con los recubrimientos protectores, the selección adecuada de materiales and the preparación cuidadosa de superficies, forma parte de una estrategia integrada que ningún buque puede permitirse ignorar.

Su aplicación correcta exige conocer los fundamentos electroquímicos que la sustentan:

• ¿Qué ocurre en el ánodo?
• ¿Qué ocurre en el cátodo?
• ¿Cómo circula la corriente?
• ¿Por qué un metal más activo puede proteger a otro más noble?.

Este artículo es el punto de entrada a un conjunto de contenidos técnicos sobre corrosión y protección en buques. Aquí se tratan los fundamentos, los mecanismos, las zonas críticas, los sistemas de protección catódica y los recubrimientos.

Cada apartado enlazará con artículos dedicados donde se profundizará en aspectos más concretos de manera más profunda: tomas de mar, protección catódica en hélices y ejes, corrientes vagabundas, disbondment catódico, holiday testing, biofouling o el estándar PSPC para tanques de lastre.

1.1 ¿Qué es la Corrosión Marina?

La corrosión marina es el deterioro progresivo de un metal como resultado de reacciones electroquímicas con el ambiente marino.

En un buque, el agua de mar actúa como electrolito: un medio conductor que permite el movimiento de iones y facilita las reacciones de oxidación y reducción que degradan el material.

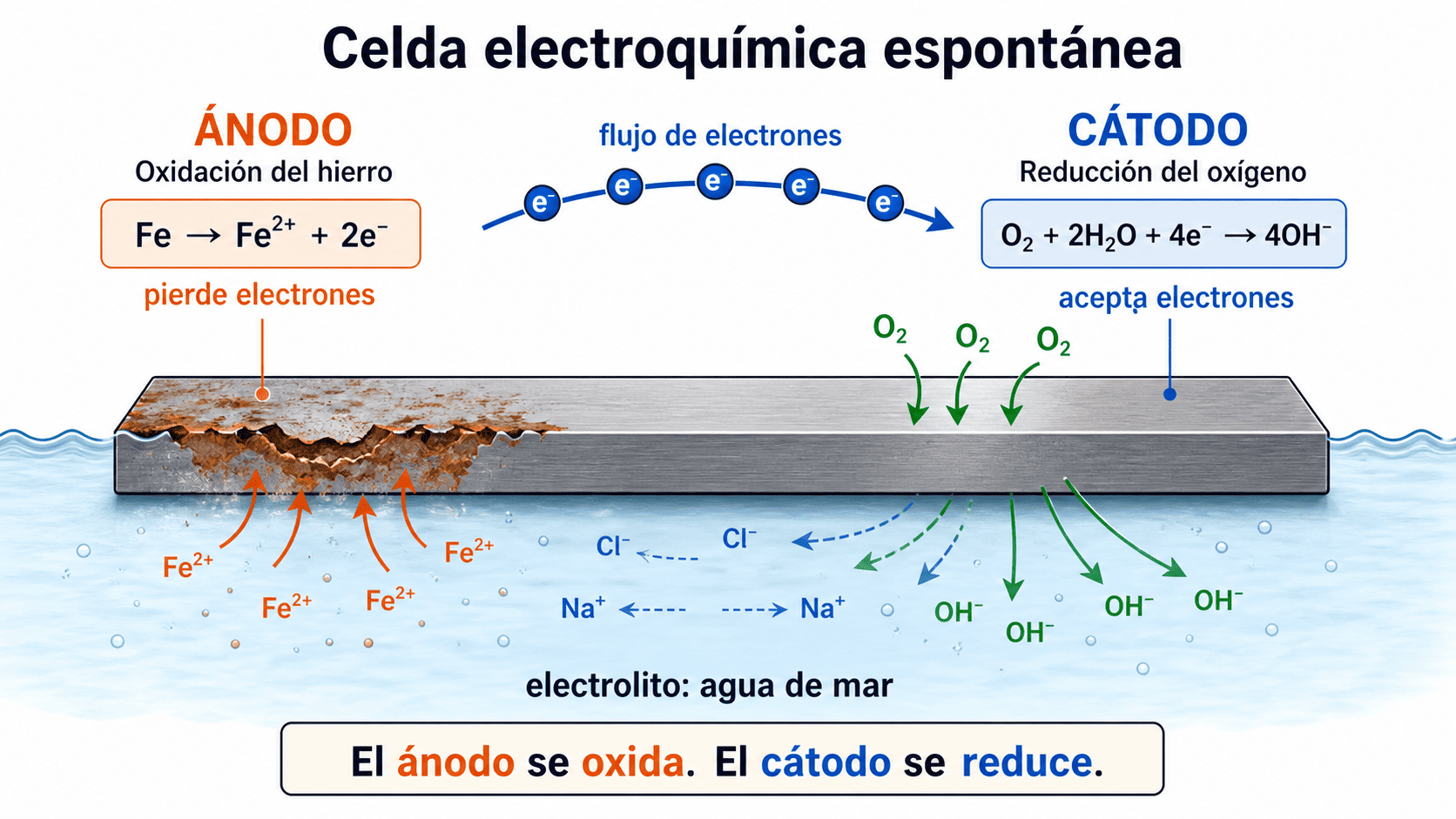

Cuando se forma una celda electroquímica espontánea, una zona del metal actúa como ánodo y otra como cátodo.

• En el ánodo ocurre la oxidación: el metal pierde electrones y se deteriora.
• En el cátodo ocurre la reducción: una especie química acepta los electrones cedidos por el ánodo.

Esto responde a una de las dudas más frecuentes en este campo: el ánodo se oxida, mientras que el cátodo se reduce. Esta distinción no es trivial: es la base de toda la lógica detrás de la protección catódica.

1.2 Importancia de la Protección del Casco

The protección del casco es esencial porque el casco es la estructura principal del buque. Si la corrosión avanza sin control, puede provocar pérdida de espesor, perforaciones, fallos estructurales, aumento de rugosidad, mayor consumo de combustible and reparaciones costosas en dique seco.

La protección contra la corrosión y oxidación del casco no depende de una sola técnica. Normalmente combina:

• Recubrimientos protectores.
• Preparación de superficies conforme a norma.
• Protección catódica mediante ánodos de sacrificio.
• Protección catódica por corriente impresa.
• Control activo del biofouling.
• Inspección periódica y planificada.
• Selección correcta de materiales según zona y servicio.

1.3 Costes Operativos y Riesgos Asociados a la Corrosión

The costes de la corrosión en un buque pueden dividirse en directos e indirectos.

Los directos incluyen sustitución de chapa, repintado, renovación de ánodos, trabajos en dique seco, reemplazo de tuberías o váadjustment deterioradas and reparación de equipos dañados.

Los indirectos, a menudo más cuantiosos, abarcan pérdidas de disponibilidad operativa, aumento de consumo de combustible, riesgos de seguridad estructural and sanciones regulatorias por incumplimiento de estándares de clasificación.

La corrosión en equipo marino no es un gasto puntual: es un coste recurrente that se minimiza con planificación y con una estrategia técnica coherente. Los buques que gestionan bien su protección anticorrosiva tienen ciclos de dique seco más predecibles, menor variabilidad en consumo and mayor vida útil de sus estructuras.

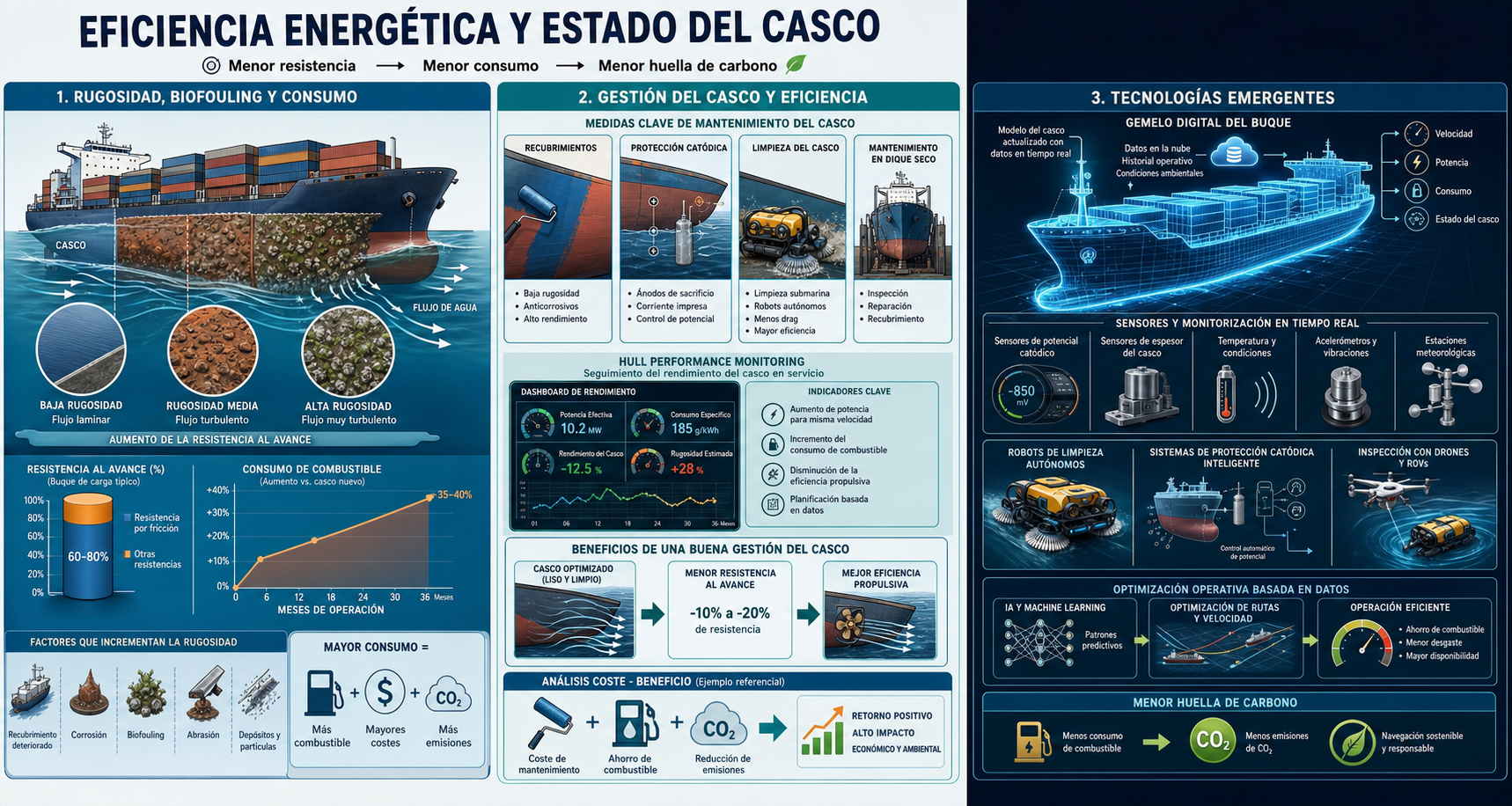

1.4 Impacto de la Corrosión en la Seguridad y la Eficiencia del Buque

La corrosión tiene dos consecuencias que a menudo se tratan por separado pero están estrechamente relacionadas: el deterioro de la seguridad estructural and the pérdida de eficiencia energética.

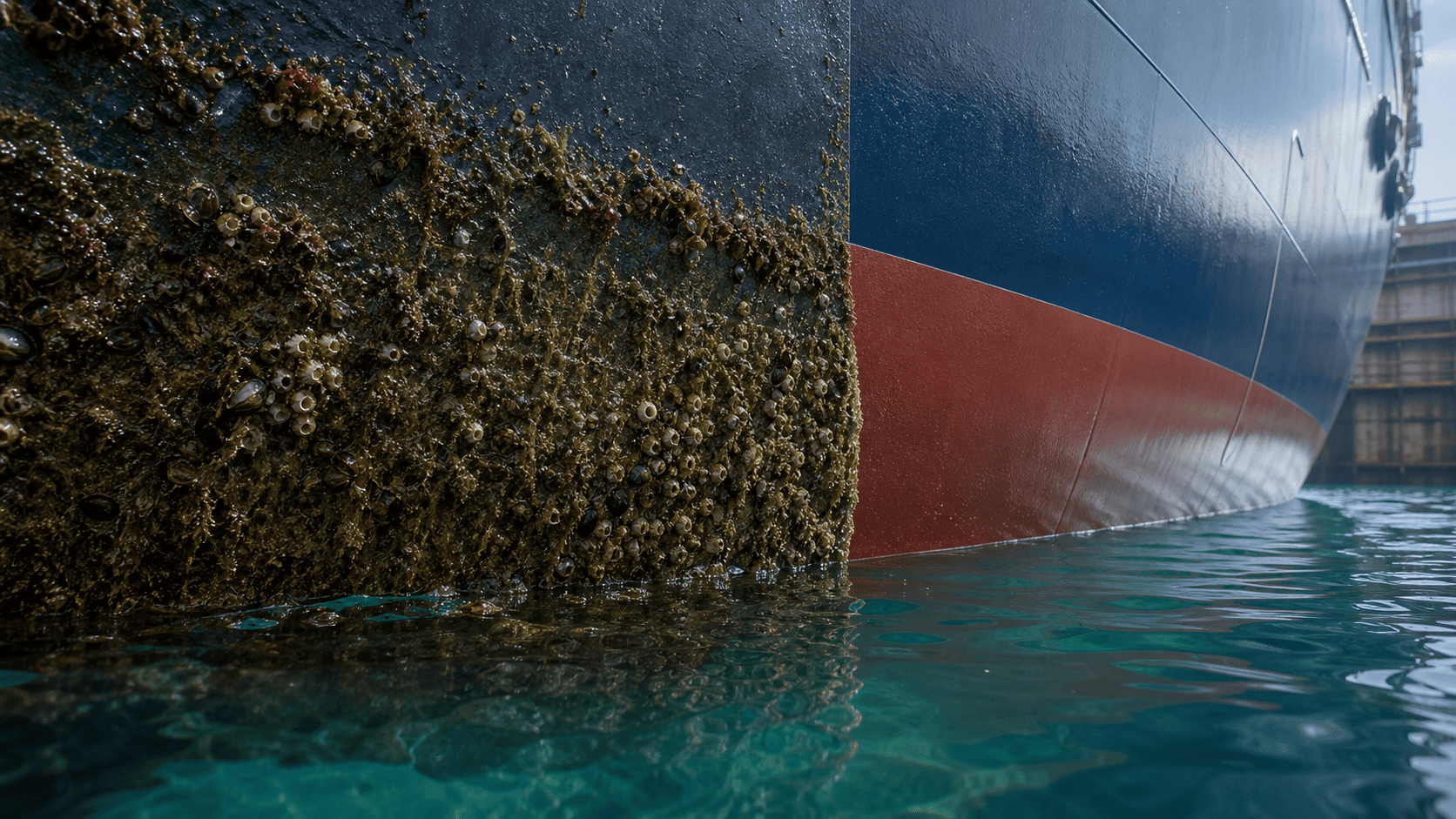

Un casco con recubrimientos deteriorados, con biofouling activo o con rugosidad elevada genera mayor resistencia al avance. Para mantener la misma velocidad de servicio, la planta propulsora necesita más potencia y, por tanto, más combustible. Esto tiene impacto directo en las métricas de eficiencia that the OMI exige a los buques mediante the SEEMP, the EEXI and the CII.

La correlación entre el estado del casco y el rendimiento operativo del buque es cuantificable. Por eso, la gestión de la corrosión y la protección del casco no son sólo una cuestión de ingeniería de mantenimiento: son parte integral de la gestión energética y del cumplimiento regulatorio del buque.

2. Fundamentos de la Corrosión Marina

2.1 Definición de Corrosión

La corrosión es el ataque destructivo de un metal por reacción química o electroquímica con su entorno. Puede producirse por contacto con oxígeno, humedad, agua salada, agentes químicos, bacterias, diferencias de potencial eléctrico o corrientes eléctricas externas.

En el ambiente marino, la forma predominante de corrosión es electroquímica. Esto implica que se producen simultáneamente reacciones de oxidación y de reducción, conectadas entre sí a través de un circuito eléctrico que cierra el electrolito, en este caso, el agua de mar.

2.2 Principios Electroquímicos de la Corrosión

Para que exista corrosión electroquímica deben estar presentes cuatro elementos:

• Un ánodo: zona donde ocurre la oxidación.
• Un cátodo: zona donde ocurre la reducción.
• Un electrolito: medio conductor de iones (el agua de mar).
• Una conexión eléctrica entre ánodo y cátodo.

La reacción anódica puede expresarse de forma simplificada como:

Fe → Fe²⁺ + 2e⁻

El hierro del acero pierde electrones y pasa a solución como ion ferroso. El ánodo se corroe.
Esta es la respuesta directa a la pregunta «¿el ánodo se oxida o se reduce?»: el ánodo se oxida. No hay excepción a esta regla en electroquímica.

Los electrones liberados en el ánodo viajan por el metal hasta el cátodo, where son consumidos por una reacción catódica. En presencia de oxígeno disuelto y agua, la reacción catódica más habitual en agua de mar es:

O₂ + 2H₂O + 4e⁻ → 4OH⁻

El oxígeno se reduce. El cátodo no se deteriora.
Por eso, cuando alguien pregunta «¿en el cátodo ocurre la oxidación?», la respuesta correcta es no: en el cátodo ocurre la reducción.

Esta distinción es la base conceptual de la protección catódica:

Si hacemos que el casco se comporte siempre como cátodo, no podrá oxidarse.

2.3 El Agua de Mar como Electrolito

El agua de mar contiene aproximadamente 35 g/L de sales disueltas, de las cuales el cloruro de sodio es el componente mayoritario. Esta concentración de iones le confiere una conductividad eléctrica de entre 40 y 60 mS/cm, muy superior a la del agua dulce.

Esta alta conductividad es lo que hace del mar un electrolito tan eficaz y, por tanto, un entorno tan agresivo para los metales.

En la práctica, el agua de mar permite que se cierre el circuito electroquímico con muy baja resistencia.

Esto significa que cualquier par galvánico, (dos metales de distinto potencial en contacto eléctrico y sumergidos) generará una corriente galvánica significativa que acelerará la corrosión del metal más activo.

Cuando se habla de potenciales eléctricos en corrosión marina, los valores no se miden “en el vacío”. Siempre se comparan contra un electrodo de referencia estable. En ambiente marino, uno de los más utilizados es the electrodo de plata/cloruro de plata, conocido como Ag/AgCl.

La razón principal es que el agua de mar contiene una alta concentración de iones cloruro. El electrodo Ag/AgCl trabaja con una reacción basada precisamente en la presencia de cloruros:

AgCl + e⁻ ⇌ Ag + Cl⁻

Esto lo convierte en una referencia especialmente adecuada para mediciones en agua salada, porque su potencial es estable, repetible y compatible con el medio marino. Por eso, cuando se mide el potencial de un casco, un ánodo o un sistema de protección catódica, es habitual expresar el resultado como mV vs Ag/AgCl.

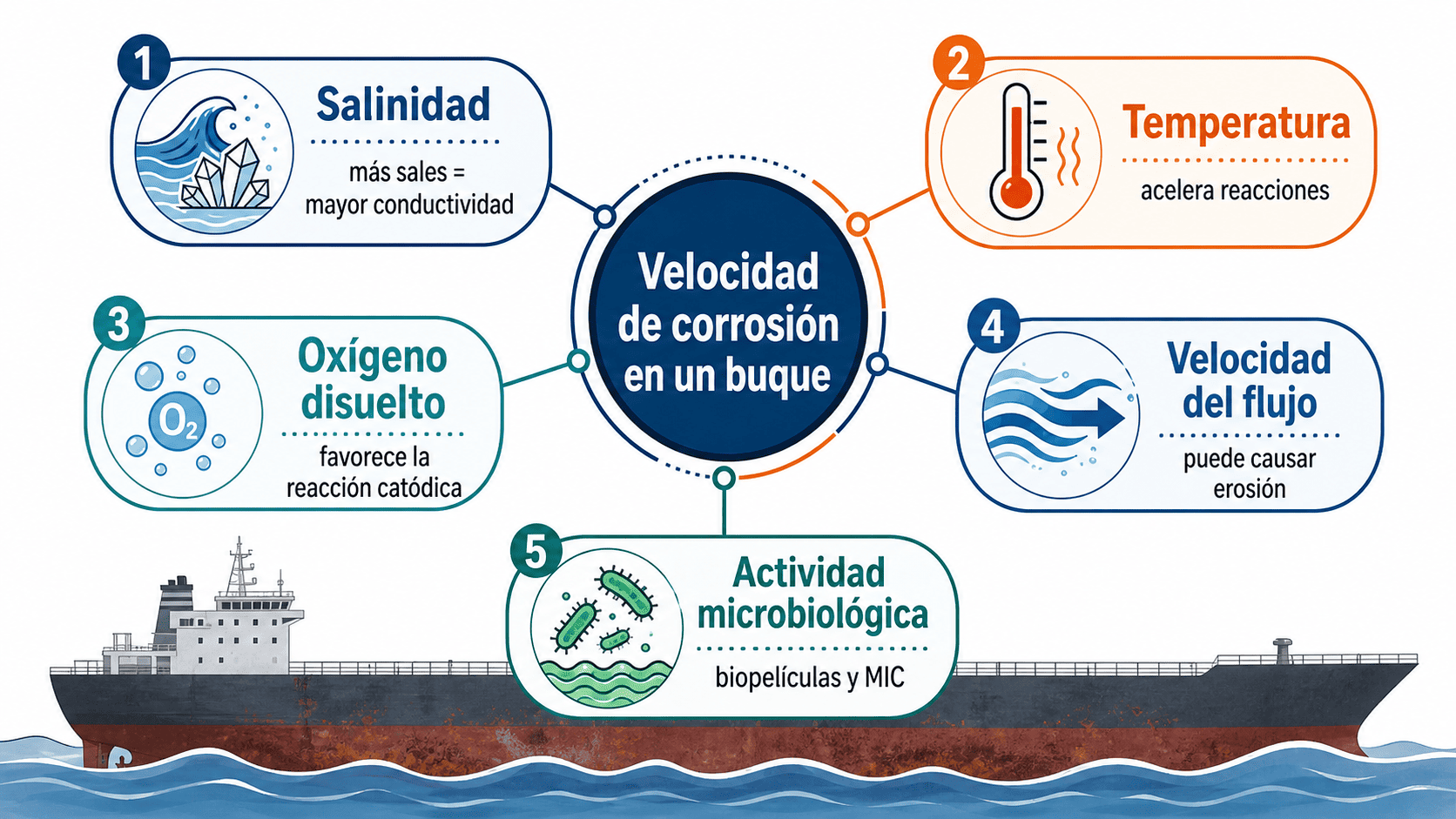

2.4 Factores que Influyen en la Velocidad de Corrosión

2.4.1 Salinidad

A mayor salinidad, mayor conductividad del electrolito y mayor intensidad de las corrientes galvánicas. Esto explica por qué la corrosión marina es más agresiva que la atmosférica o la que ocurre en agua dulce.

2.4.2 Temperatura

El aumento de temperatura acelera las reacciones electroquímicas. Las zonas próximas a tanques de agua de refrigeración, tuberías calientes o maquinaria pueden presentar tasas de corrosión más elevadas que el resto del casco.

2.4.3 Oxígeno Disuelto

El oxígeno es el reactivo clave de la reacción catódica más habitual en agua de mar. A mayor concentración de oxígeno acelera la corrosión del ánodo. Las diferencias locales de concentración de oxígeno, por ejemplo, entre una zona expuesta al flujo y una zona confinada, pueden generar pilas de concentración que provocan corrosión localizada intensa.

2.4.4 Velocidad del Flujo

El movimiento del agua puede eliminar películas protectoras pasivas o de productos destinados para combatir la corrosión, renovar continuamente el electrolito and arrastrar partículas sólidas que producen erosión mecánica.

La combinación de corrosión y erosión es especialmente dañina en:

• Tomas de mar
• Tuberías
• Válvulas
• Hélices.

2.4.5 Actividad Microbiológica

Ciertos microorganismos pueden modificar localmente el pH, generar sulfuros, consumir oxígeno o crear condiciones que aceleran la corrosión.

The corrosión microbiológicamente inducida (MIC) es un problema relevante en tanques de lastre, sentinas and zonas con sedimentos, donde las condiciones anaeróbicas favorecen la actividad de bacterias sulfato-reductoras.

2.5 Combinación de Causas que Afectan al Casco

En un buque en servicio, la corrosión del casco rara vez tiene una causa única. El deterioro resulta de la combinación de agua salada, oxígeno, sales solubles, defectos en los recubrimientos, biofouling activo, pares galvánicos entre distintos metales, corrientes vagabundas desde instalaciones eléctricas en puerto y una protección catódica insuficiente o mal dimensionada. Entender esta combinación es imprescindible para diseñar una estrategia de protección que funcione en la práctica.

3. Tipos de Corrosión en Buques

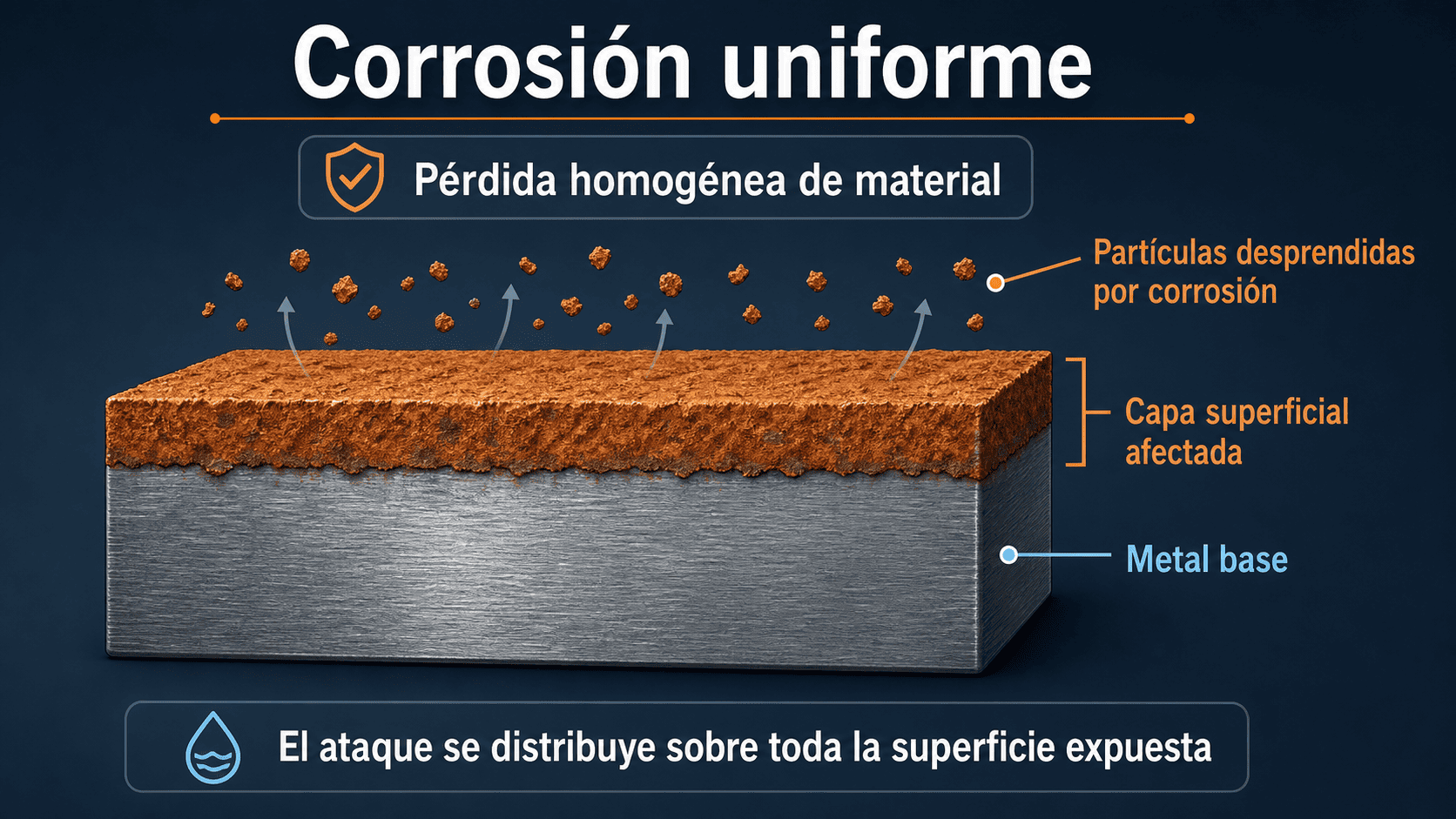

3.1 Corrosión Uniforme

La corrosión uniforme afecta de manera homogénea a una superficie metálica. Produce pérdida de espesor medible y predecible, lo que la hace más manejable que las formas localizadas. En el casco, suele observarse en zonas donde el recubrimiento ha perdido eficacia de forma generalizada.

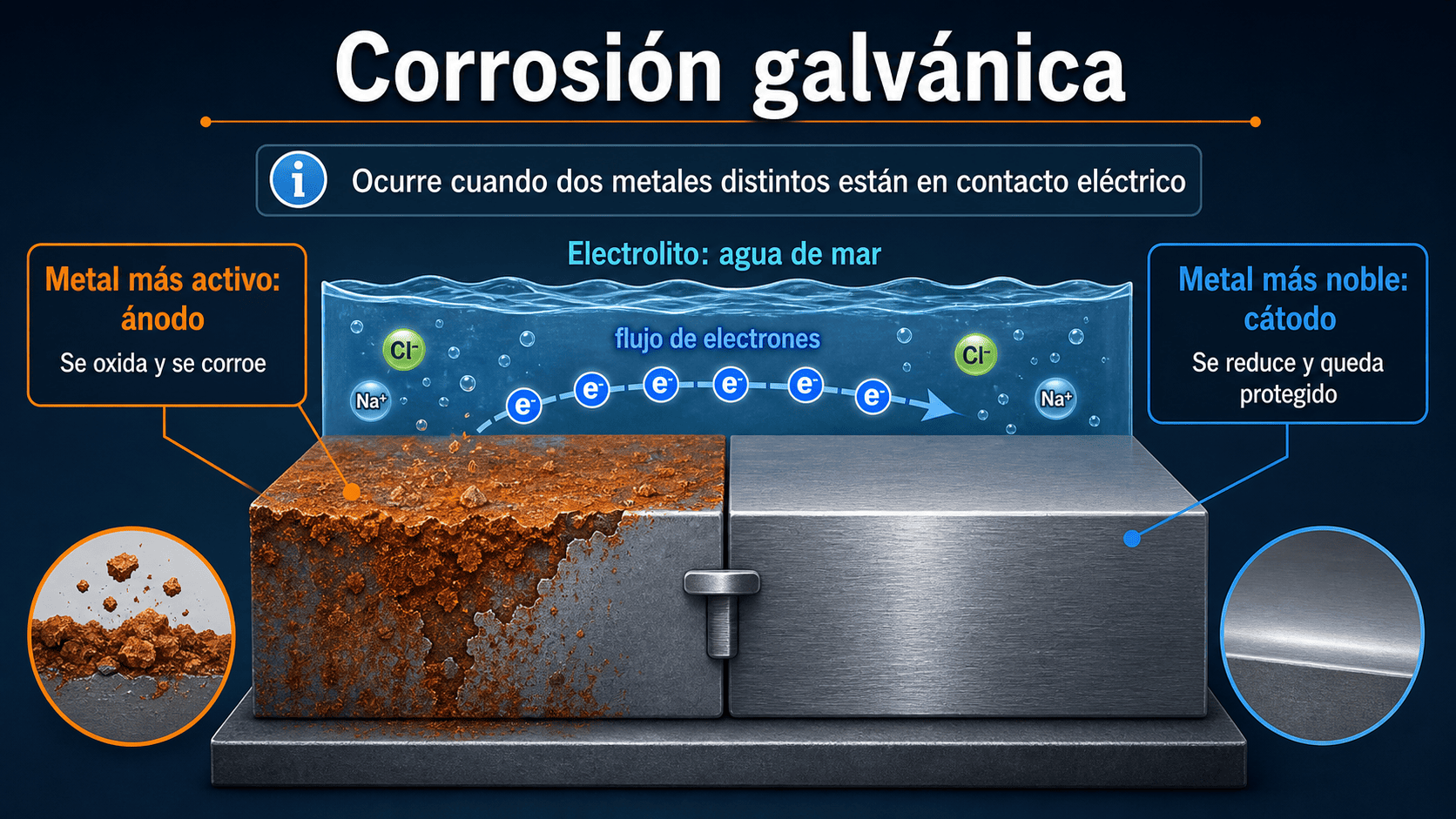

3.2 Corrosión Galvánica

La corrosión galvánica aparece cuando dos metales de distinto potencial electroquímico están en contacto eléctrico y en presencia de un electrolito.

The metal más activo (menor potencial) actúa como ánodo y se corroe,
mientras que el más noble actúa como cátodo y queda protegido.

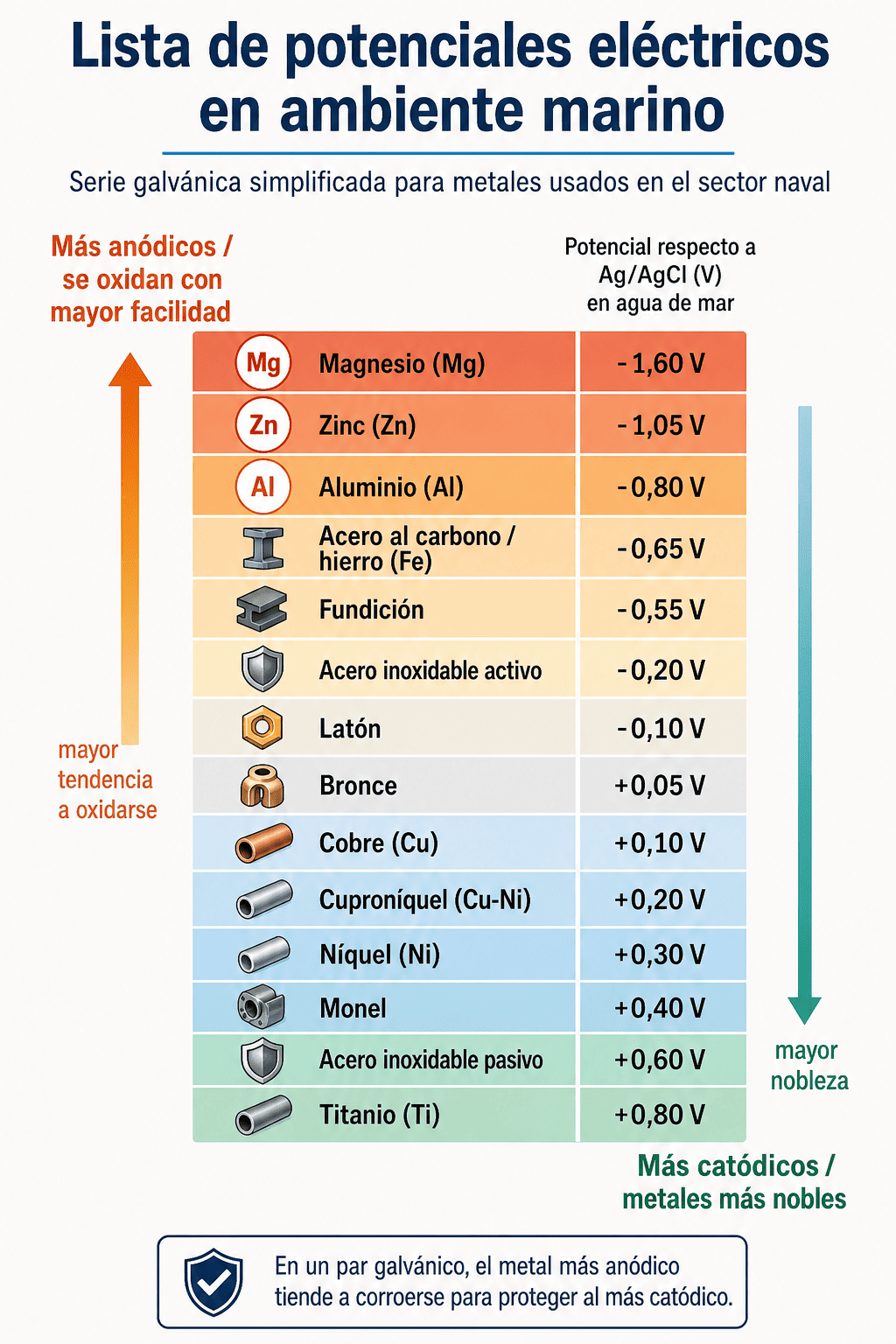

Esta relación entre materiales puede consultarse en la serie galvánica en agua de mar

(Tabla del punto 2.3), which ordena los metales y aleaciones según su potencial de electrodo en ese medio.

La diferencia de potencial entre dos materiales es el factor determinante de la intensidad del ataque galvánico. Este principio es la base de la protección galvánica mediante ánodos de sacrificio: se instala deliberadamente un metal más activo para que se oxide en lugar del casco.

La expresión «corrosión catódica» que aparece en algunos textos puede generar confusión. En sentido estricto, la corrosión no ocurre en el cátodo: ocurre en el ánodo.

Lo que puede producirse en el cátodo, bajo ciertas condiciones de sobreprotección, es el disbondment catódico de los recubrimientos, que es un problema diferente y tratado en un artículo específico.

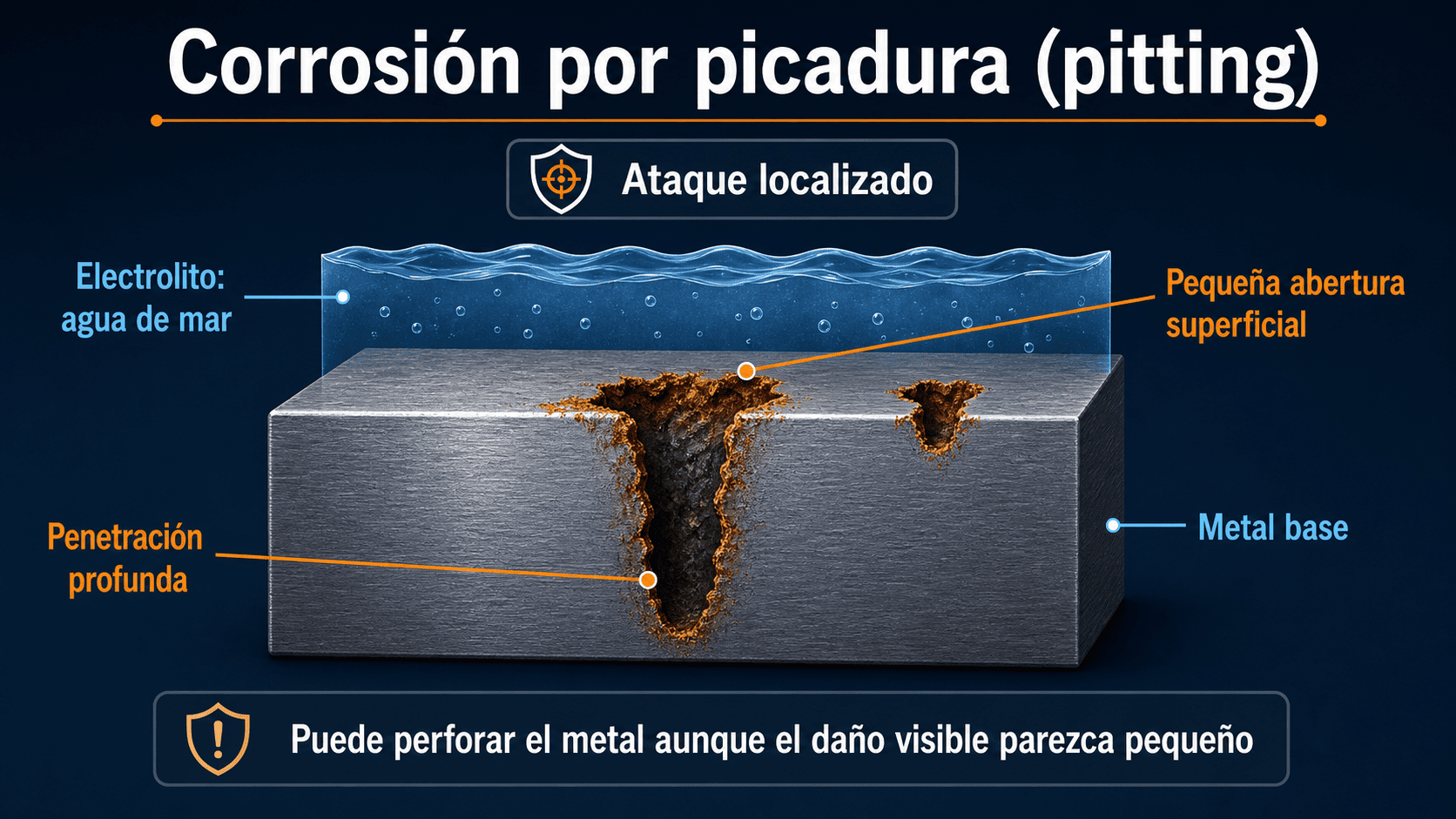

3.3 Corrosión por Picadura (Pitting)

El pitting es una forma de corrosión localizadagenerated cavidades profundas con una superficie aparentemente reducida. Es especialmente peligrosa porque el daño visible no refleja la penetración real. Los aceros inoxidables son susceptibles al pitting en presencia de cloruros, y también puede aparecer en el acero naval cuando el recubrimiento falla localmente en presencia de electrolito concentrado.

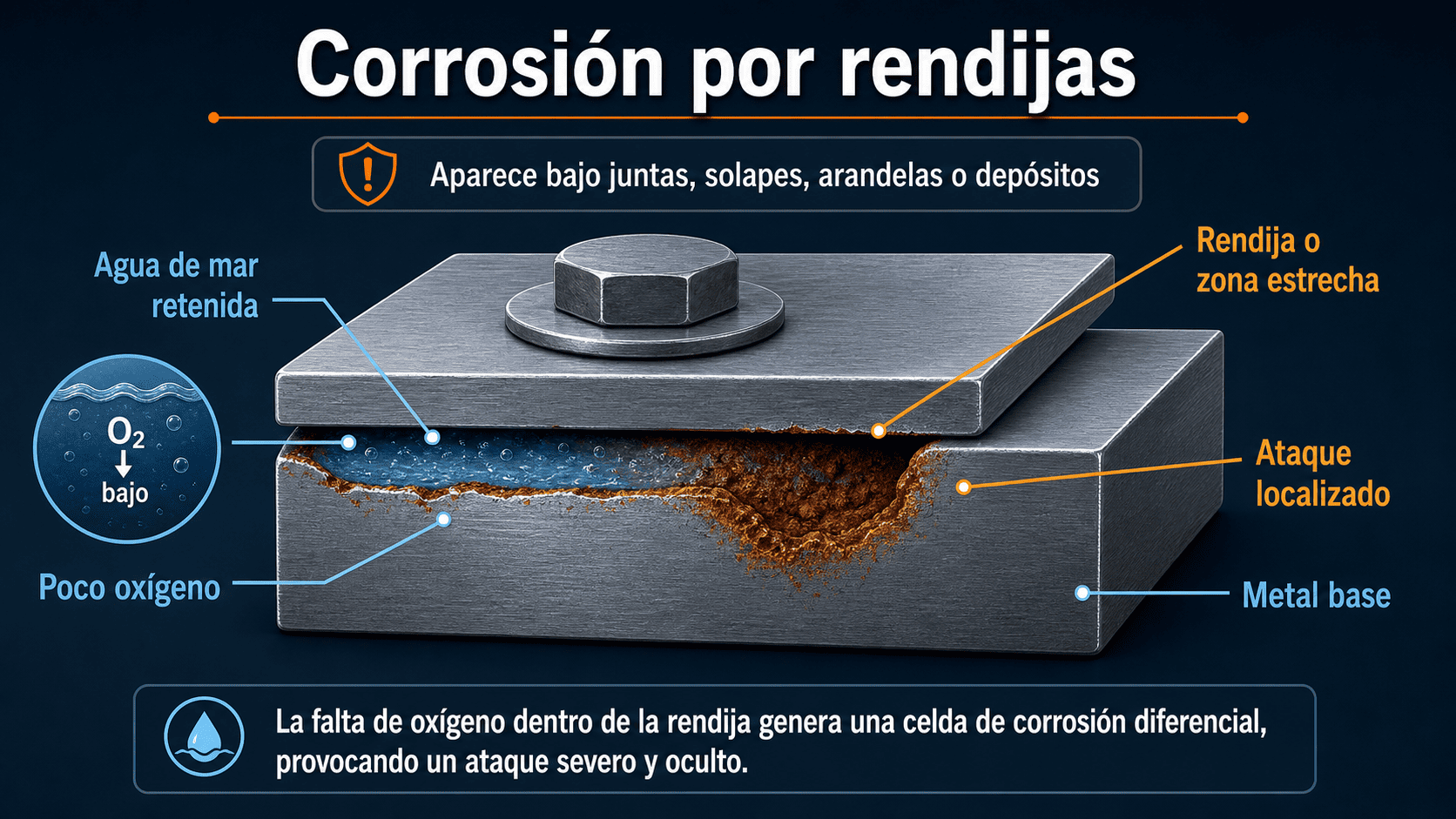

3.4 Corrosión por Rendijas (Crevice Corrosion)

Se desarrolla en espacios confinados donde el agua queda retenida y el acceso de oxígeno es limitado: solapes, juntas, soportes, arandelas, zonas bajo sedimentos o depósitos. La diferencia de concentración de oxígeno entre la zona interior (deficiente en O₂) y la exterior (aireada) genera una pila que activa la corrosión en el interior de la rendija.

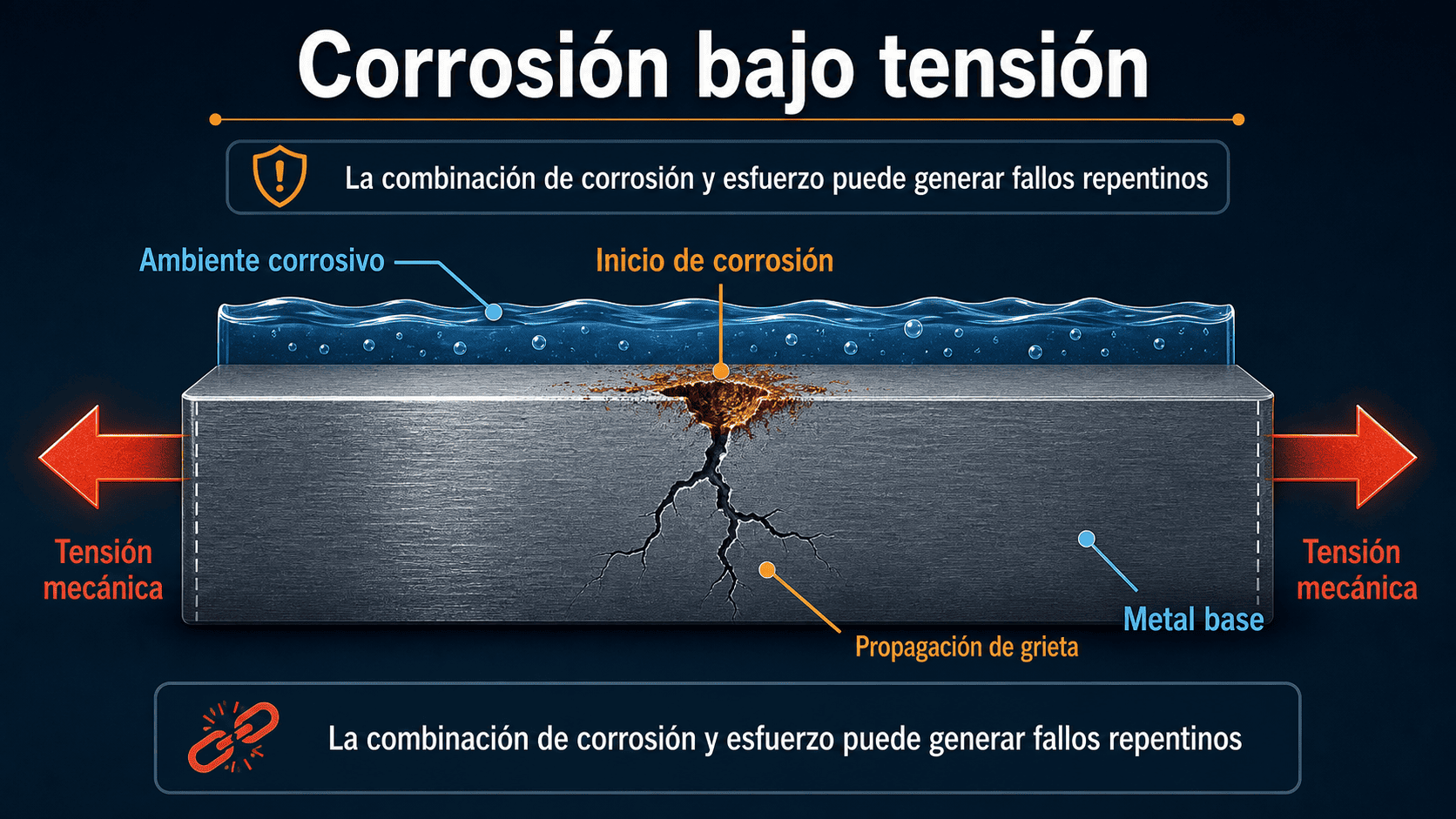

3.5 Corrosión Bajo Tensión

Se produce cuando un material susceptible está sometido simultáneamente a tensión mecánica y a un ambiente corrosivo. La combinación puede generar grietas que progresan de forma subcrítica, con riesgo de fallo repentino incluso con tensiones inferiores al límite elástico del material.

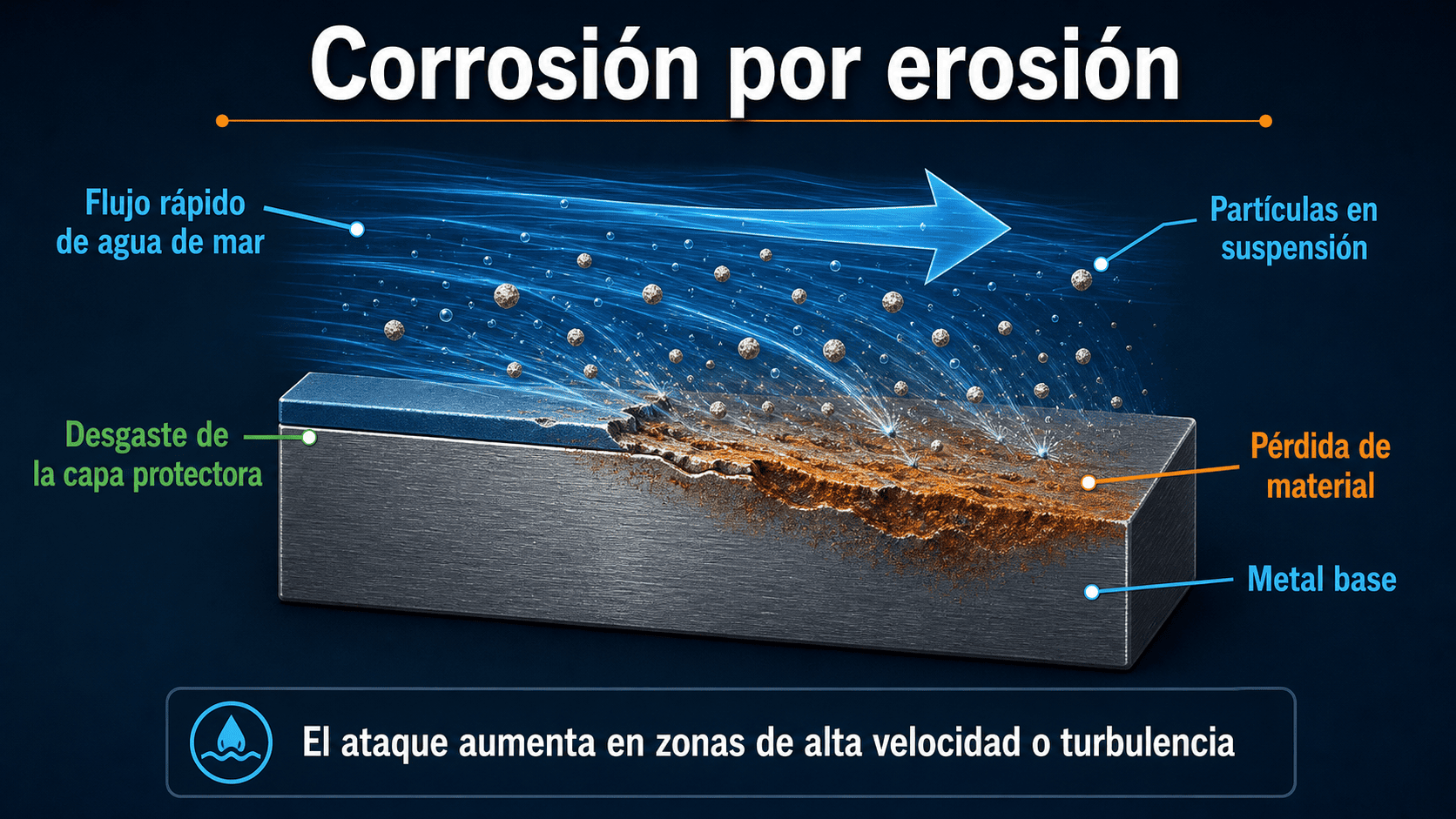

3.6 Corrosión por Erosión

Es la degradación que resulta de la acción simultánea de corrosión química y desgaste mecánico. El flujo de agua (especialmente con partículas en suspensión o en régimen turbulento), destruye las películas pasivas que normalmente protegen el metal, acelerando el ataque.

Es habitual en hélices, rodetes de bomba, válvulas de mar and tuberías con cambios de dirección bruscos.

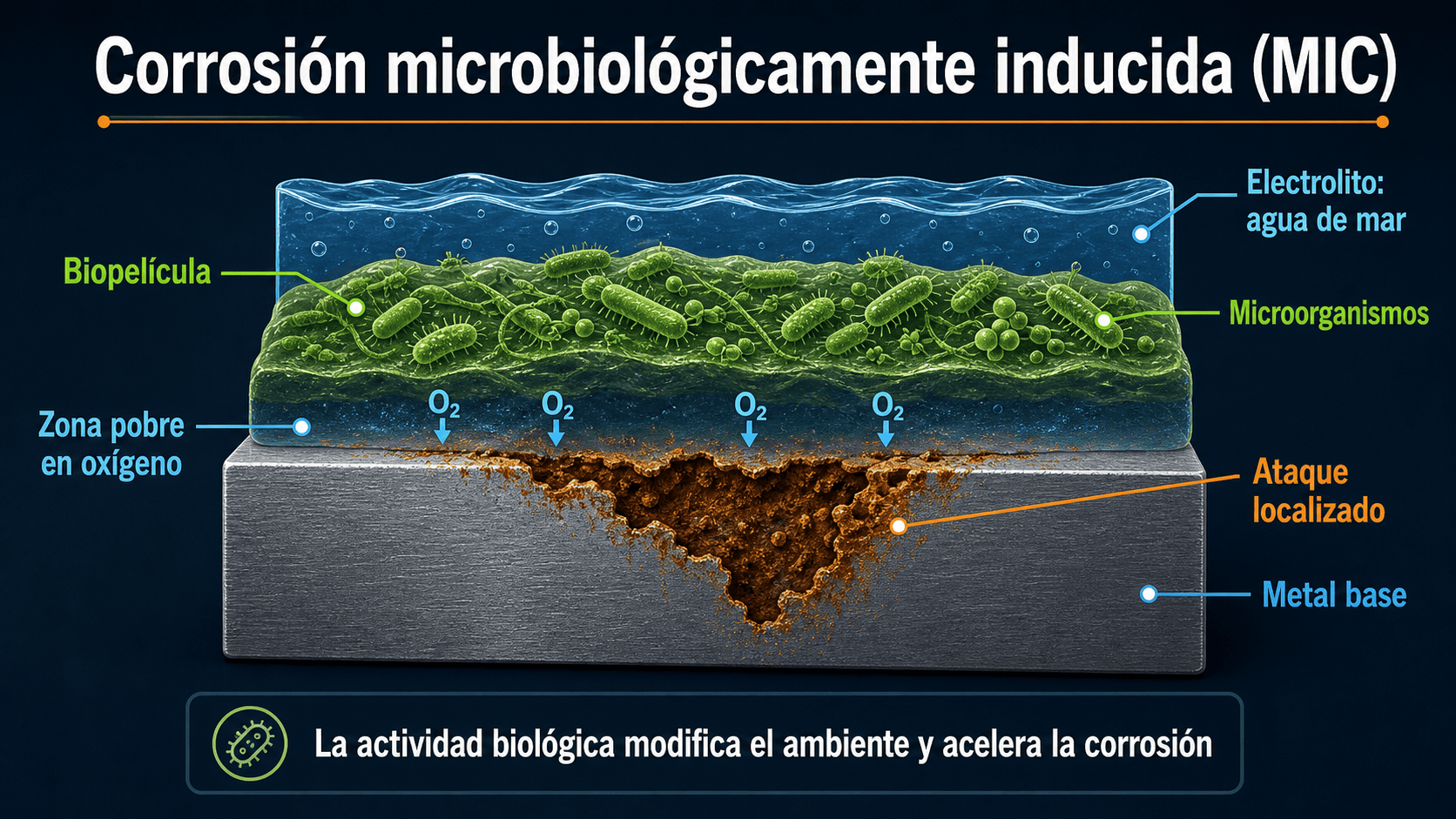

3.7 Corrosión Microbiológicamente Inducida (MIC)

La MIC está asociada a la actividad de microorganismos (bacterias sulfato-reductoras, bacterias formadoras de ácido, bacterias oxidadoras del azufre), que alteran el ambiente local y aceleran o inducen procesos corrosivos. Se manifiesta preferentemente en zonas con agua estancada, sedimentos o biopelículas desarrolladas. En buques, los tanques de lastre son las zonas de mayor riesgo.

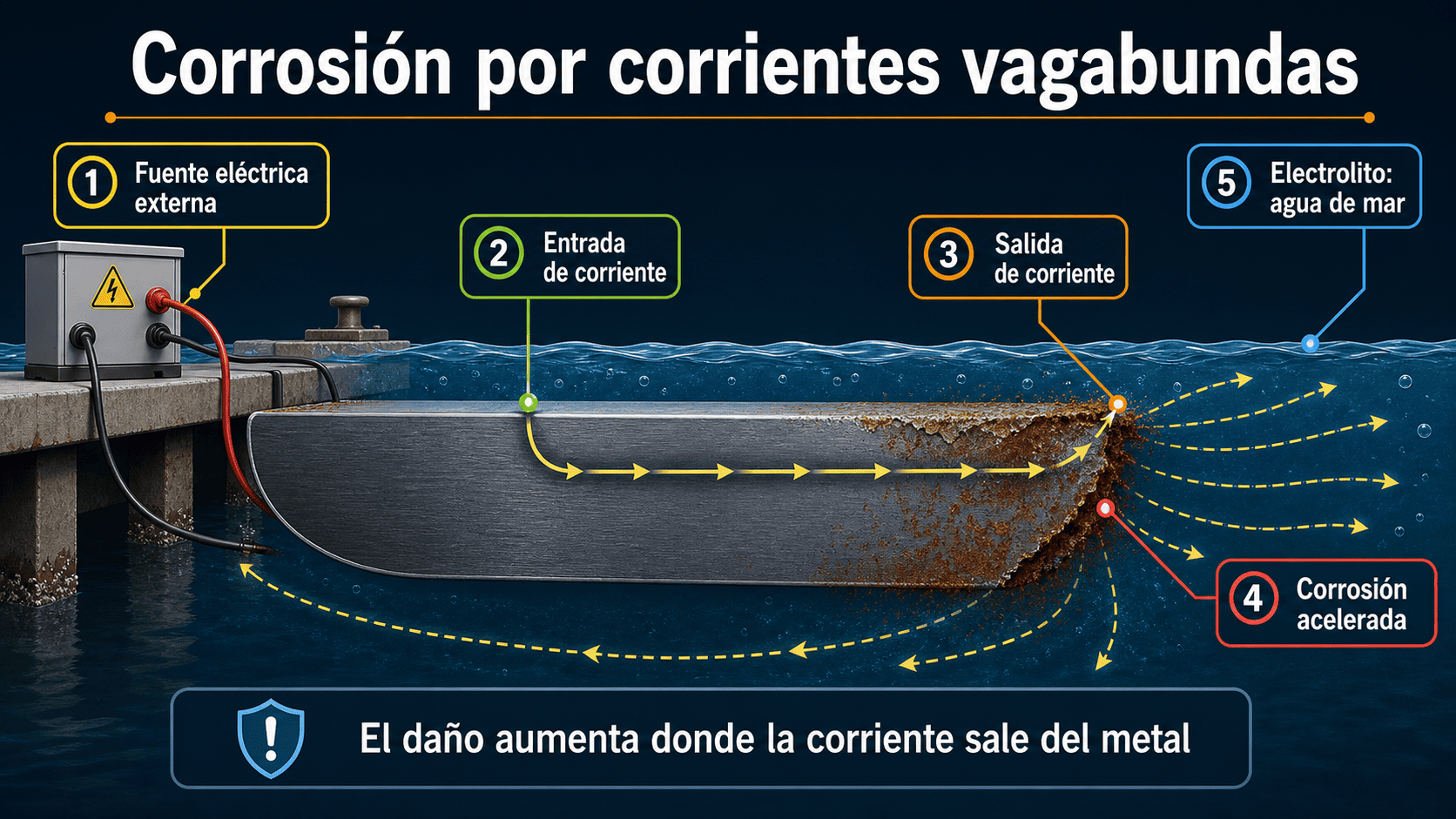

3.8 Corrosión por Corrientes Vagabundas

Las corrientes vagabundas son corrientes eléctricas no intencionadas that circulan por el casco o las estructuras metálicas del buque a través del agua de mar. Pueden originarse en instalaciones eléctricas de puerto, sistemas de protección catódica de otros buques o estructuras próximas, o defectos de aislamiento en el propio buque. Donde la corriente sale del metal hacia el electrolito, actúa como si fuera el ánodo de una celda y se produce corrosión. Este fenómeno se trata con detalle en los artículos sobre corrosión por corrientes vagabundas en puerto

4. Zonas del Buque Más Afectadas por la Corrosión

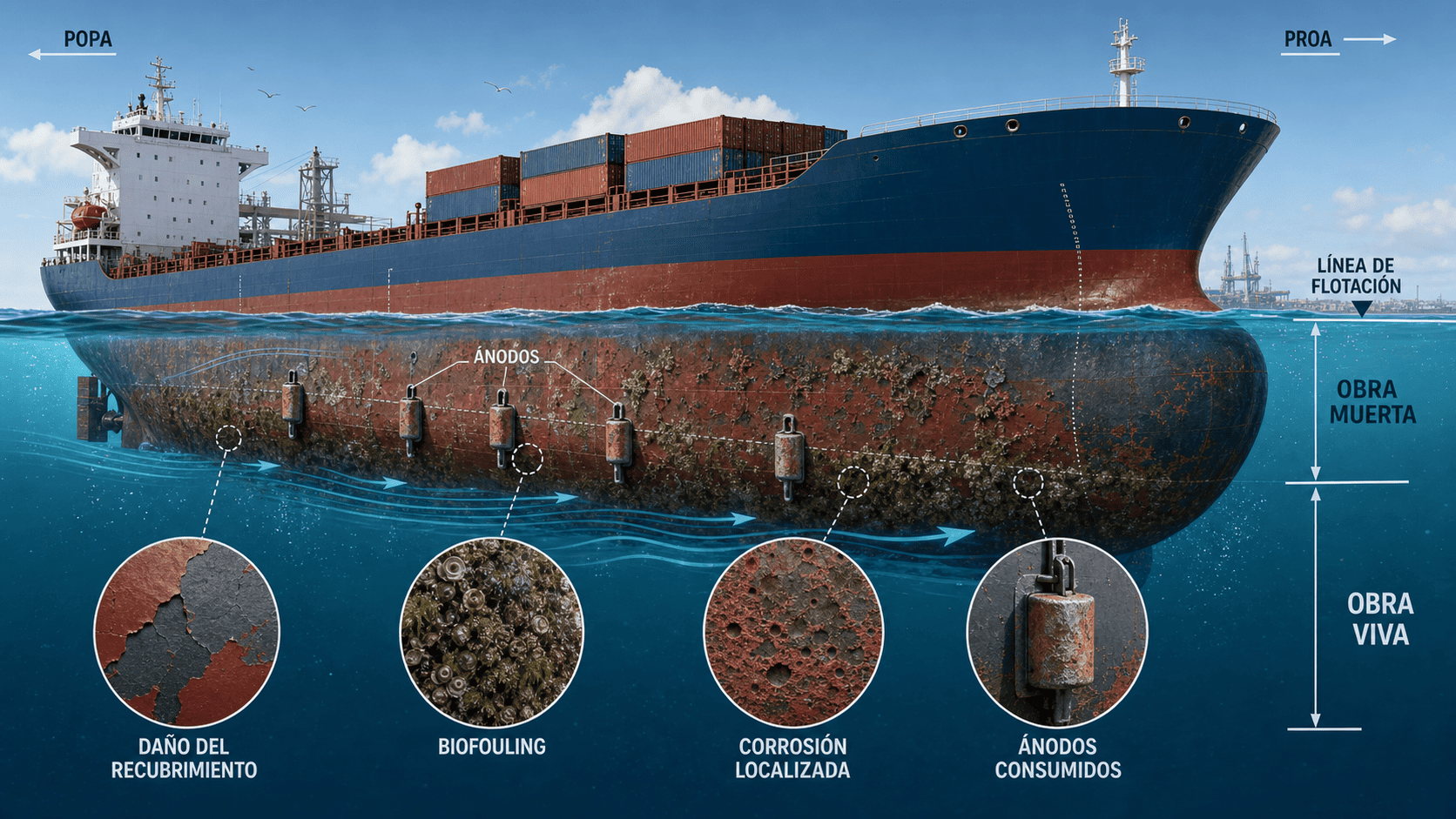

4.1 Obra Viva

La obra viva es la zona permanentemente sumergida del casco, desde la quilla hasta la línea de flotación. Es la región de mayor riesgo por la exposición continua al electrolito marino, la acción del biofouling, las tensiones mecánicas del servicio y los posibles daños físicos. El sistema de protección de la obra viva combina recubrimientos antifouling o foul-release con protección catódica mediante ánodos de sacrificio o sistemas ICCP.

4.2 Obra Muerta

La obra muerta, expuesta sobre la línea de flotación, sufre corrosión atmosférica marina: ciclos de mojado y secado, depósitos de sales, humedad, radiación ultravioleta y contaminantes atmosféricos. Aunque el mecanismo es diferente al de la zona sumergida, el resultado en ausencia de recubrimientos adecuados es igualmente destructivo.

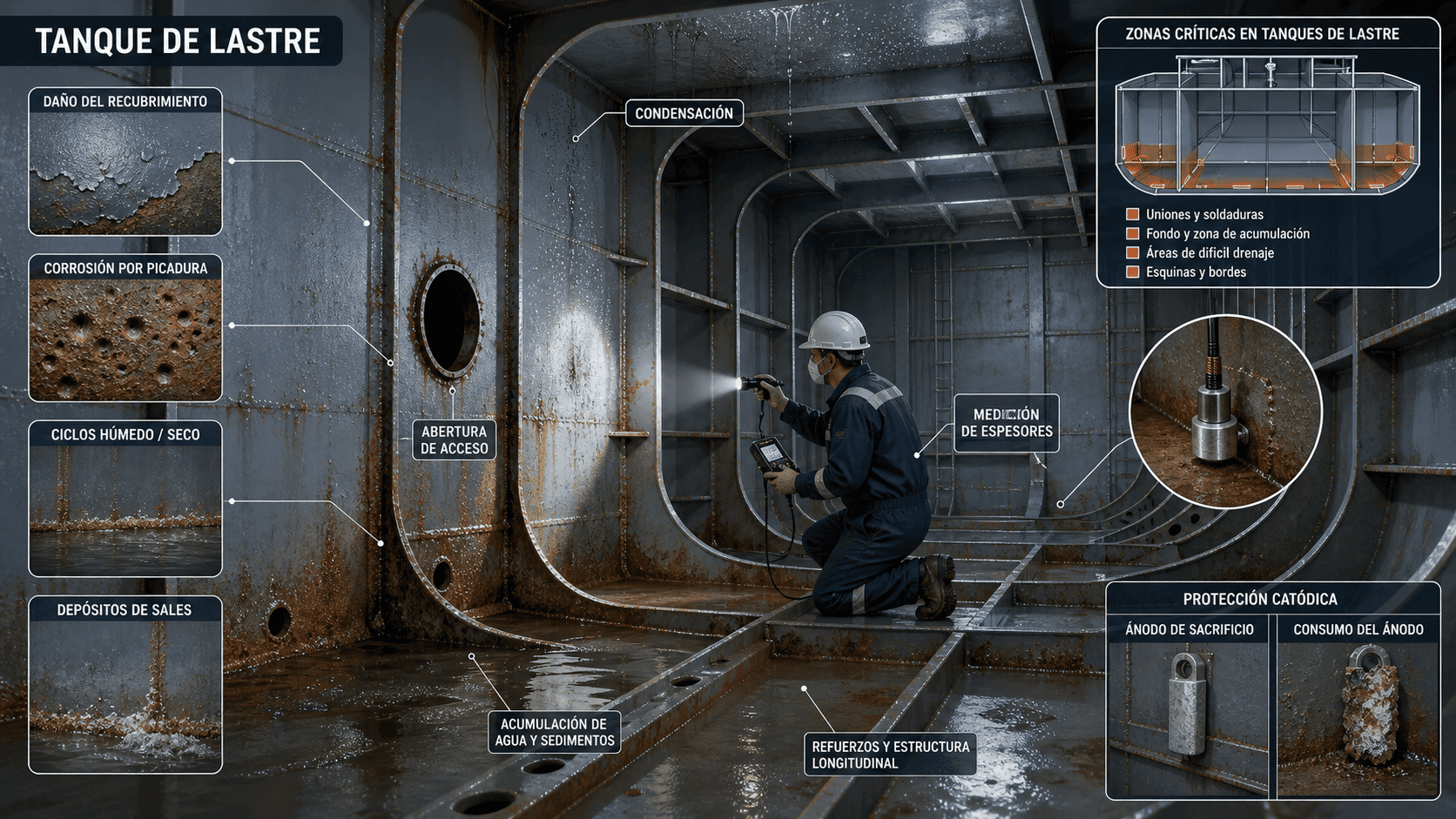

4.3 Tanques de Lastre

Los tanques de lastre de agua de mar son zonas de alta criticidad. Soportan ciclos continuos de llenado y vaciado, presencia de agua salada, atmósferas húmedas en vacío, sedimentos en el fondo y zonas de difícil acceso para inspección y mantenimiento.

La OMI adoptó el Estándar de Rendimiento de los Recubrimientos Protectores (PSPC) como respuesta a la gravedad de la corrosión en estos espacios en graneleros y petroleros. El PSPC establece requisitos específicos de preparación de superficie, espesor de recubrimiento, inspección and documentación.

4.4 Tomas de Mar

Las tomas de mar combinan flujo continuo de agua salada, riesgo de obstrucción por organismos, posibles pares galvánicos entre materiales distintos y zonas de turbulencia que aceleran la erosión-corrosión. Son puntos donde la falta de protección puede comprometer sistemas críticos como la refrigeración de máquinas o los sistemas contra incendios.

Su protección se abordará en artículos específicos sobre recubrimientos en tomas de mar, sistemas MGPS and protección catódica local.

4.5 Hélices y Ejes

Las hélices trabajan en condiciones extremas: cavitación, altas velocidades de flujo, tensiones mecánicas cíclicas y contacto con diferentes metales.

The par galvánico entre el bronce de la hélice y el acero del eje o del casco es una fuente frecuente de corrosión galvánica si no se gestiona correctamente.

The protección catódica en hélices y ejes requiere un diseño específico que garantice la continuidad eléctrica y la distribución adecuada de corriente en estas zonas.

4.6 Cubiertas y Estructuras Expuestas

Las cubiertas, barandillas, escotillas, tapas de bodega y estructuras exteriores están sometidas a corrosión atmosférica marina de alta intensidad. La combinación de humedad salina, ciclos térmicos, rayos UV y carga mecánica degrada los recubrimientos con mayor rapidez que en zonas interiores o en la obra muerta.

4.7 Tuberías y Sistemas Auxiliares

The sistemas de tuberías de agua salada (bombas, válvulas, filtros, intercambiadores de calor y enfriadores), están expuestos a corrosión interna por el propio fluido, corrosión externa en las zonas de soporte o tránsito por mamparos, y erosión-corrosión en codos, reducciones y válvulas de regulación.

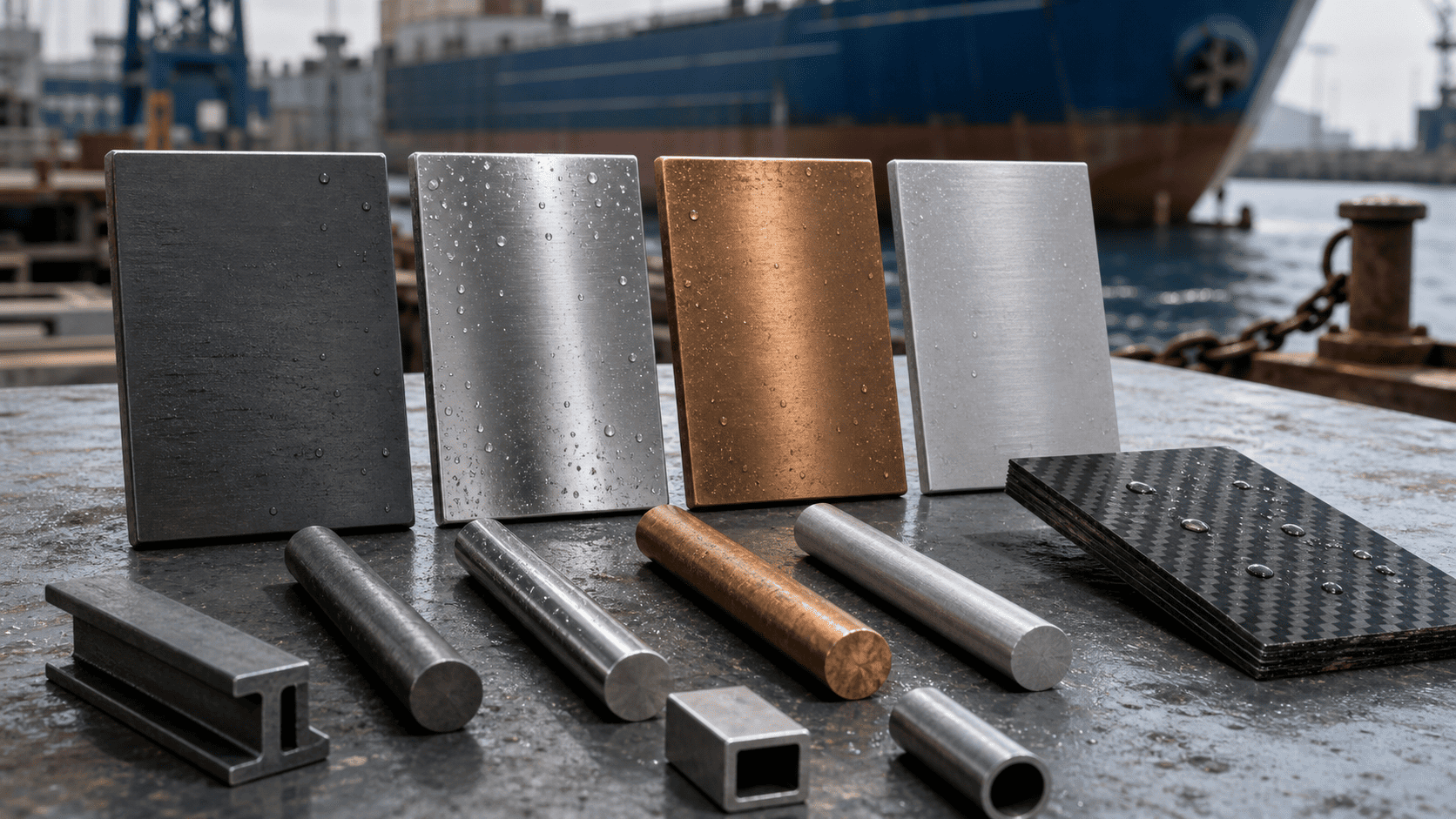

5. Selección de Materiales para Ambientes Marinos

5.1 Aceros Navales

El acero de construcción naval ofrece una combinación de resistencia mecánica, soldabilidad y coste que lo hace insustituible para el casco, las mamparas y la estructura general del buque. Su principal limitación it is the susceptibilidad a la corrosión en ambiente marino, which debe compensarse con recubrimientos y protección catódica.

5.2 Aceros Inoxidables

The aceros inoxidables forman una película pasiva de óxido de cromo que los protege en muchos ambientes. Sin embargo, en presencia de cloruros pueden sufrir pitting y corrosión por rendijas, especialmente en zonas estancadas o con depósitos. No son una solución universal para el ambiente marino sin un análisis previo de la aplicación específica.

5.3 Aleaciones de Cobre

Los bronces y los cuproníqueles presentan buena resistencia a la corrosión marina and resistencia a la incrustación biológica. Se utilizan en hélices, tuberías de mar, condensadores y válvulas. Su uso en contacto con el acero del casco exige controlar el par galvánico y garantizar que la protección catódica cubre también estas zonas.

5.4 Aleaciones de Aluminio

El aluminio ofrece baja densidad y buena resistencia a la corrosión en agua de mar en determinadas condiciones. Se usa ampliamente en superestructuras, embarcaciones rápidas y componentes secundarios. La corrosión galvánica al combinarlo con el acero o con otros metales más nobles puede ser severa si no se introduce el aislamiento eléctrico adecuado.

5.5 Materiales Compuestos

Los materiales compuestos (fibra de vidrio, PRFV, CFRP), eliminan el problema de la corrosión metálica, pero introducen otros retos: osmosis, delaminación, fijación de herrajes y compatibilidad con sistemas de protección catódica. Su uso es habitual en embarcaciones de recreo, patrulleras y componentes no estructurales en buques convencionales.

5.6 Criterios para la Selección de Materiales

La selección de materiales para ambiente marino debe considerar el potencial galvánico relativo, la resistencia mecánica requerida, the temperatura and salinidad del servicio, the tipo de fluido en contacto, the compatibilidad con los sistemas de recubrimiento and the facilidad de mantenimiento e inspección. Una selección inadecuada puede generar problemas de corrosión galvánica que ningún sistema de protección catódica podrá resolver de forma económica.

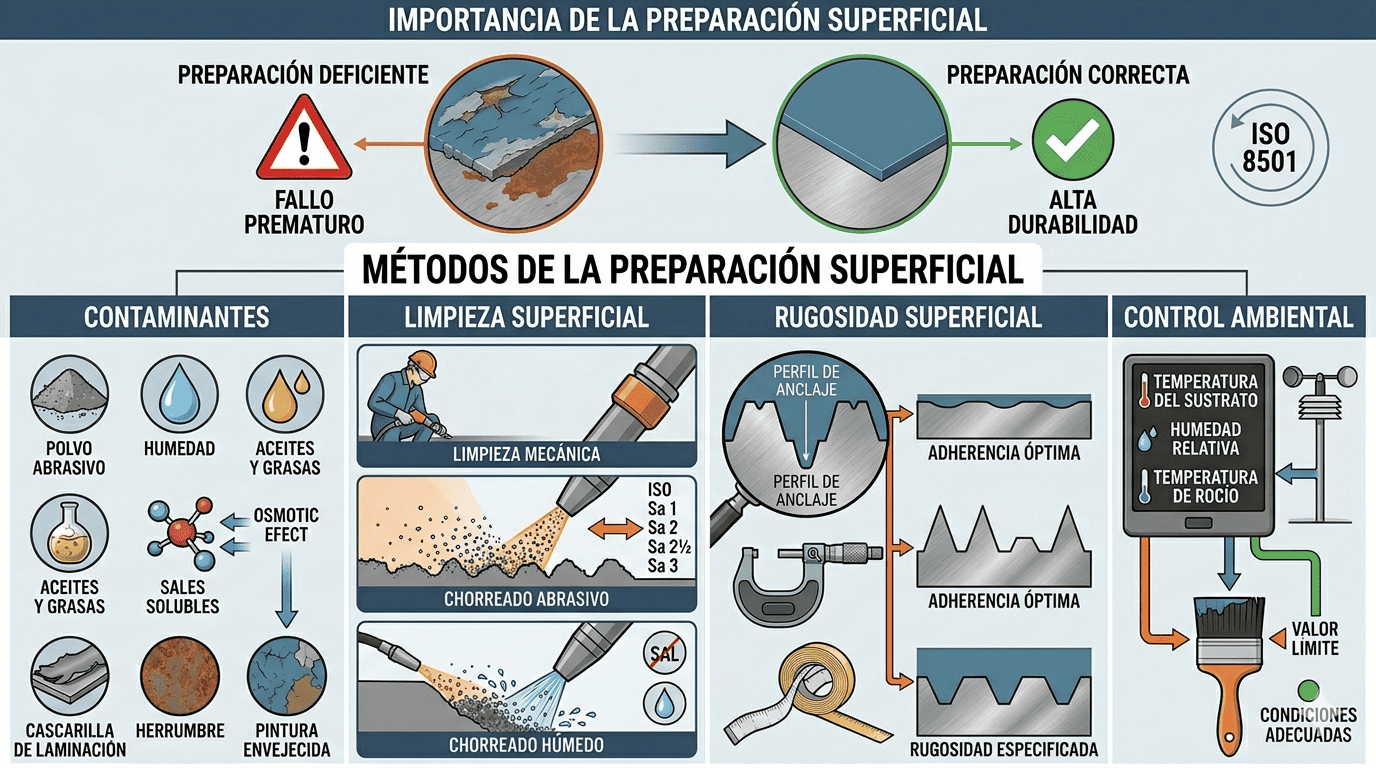

6. Preparación de Superficies Antes del Pintado

6.1 Importancia de la Preparación Superficial

La preparación superficial es el factor que más influye en el comportamiento a largo plazo de un recubrimiento. Un sistema de pintura de alta prestación aplicado sobre una superficie mal preparada fracasará en un tiempo mucho menor que uno de menor coste aplicado correctamente. Los fallos de adherencia, el ampollamiento y la corrosión bajo película tienen en la preparación superficial deficiente su causa más frecuente.

The norma ISO 8501 establece los grados de limpieza visual para superficies de acero antes de la aplicación de pinturas, con referencias fotográficas que permiten establecer el nivel de preparación requerido para cada especificación de recubrimiento.

6.2 Contaminantes más Habituales

The contaminantes que comprometen la adherencia y la durabilidad de los recubrimientos incluyen polvo abrasivo residual, humedad, aceites y grasas, sales solubles, cascarilla de laminación (calamina), herrumbre activa y restos de pinturas envejecidas.

Las sales solubles merecen atención especial: incluso en concentraciones bajas, pueden generar diferencias osmóticas bajo la película de pintura que provocan ampollamiento y delaminación. Su medición y control están regulados en los principales sistemas de especificación de recubrimientos.

6.3 Métodos de Limpieza Superficial

6.3.1 Desengrasado con Disolventes

Es el primer paso obligatorio antes de cualquier otro tratamiento. Elimina contaminantes orgánicos (aceites, grasas, hidrocarburos) que impedirían el anclaje mecánico y químico del recubrimiento.

6.3.2 Limpieza Mecánica

Incluye cepillado, esmerilado and herramientas eléctricas con disco o cepillo. Permite eliminar óxido superficial y escamas, aunque no alcanza la limpieza ni el perfil de rugosidad del chorreado abrasivo.

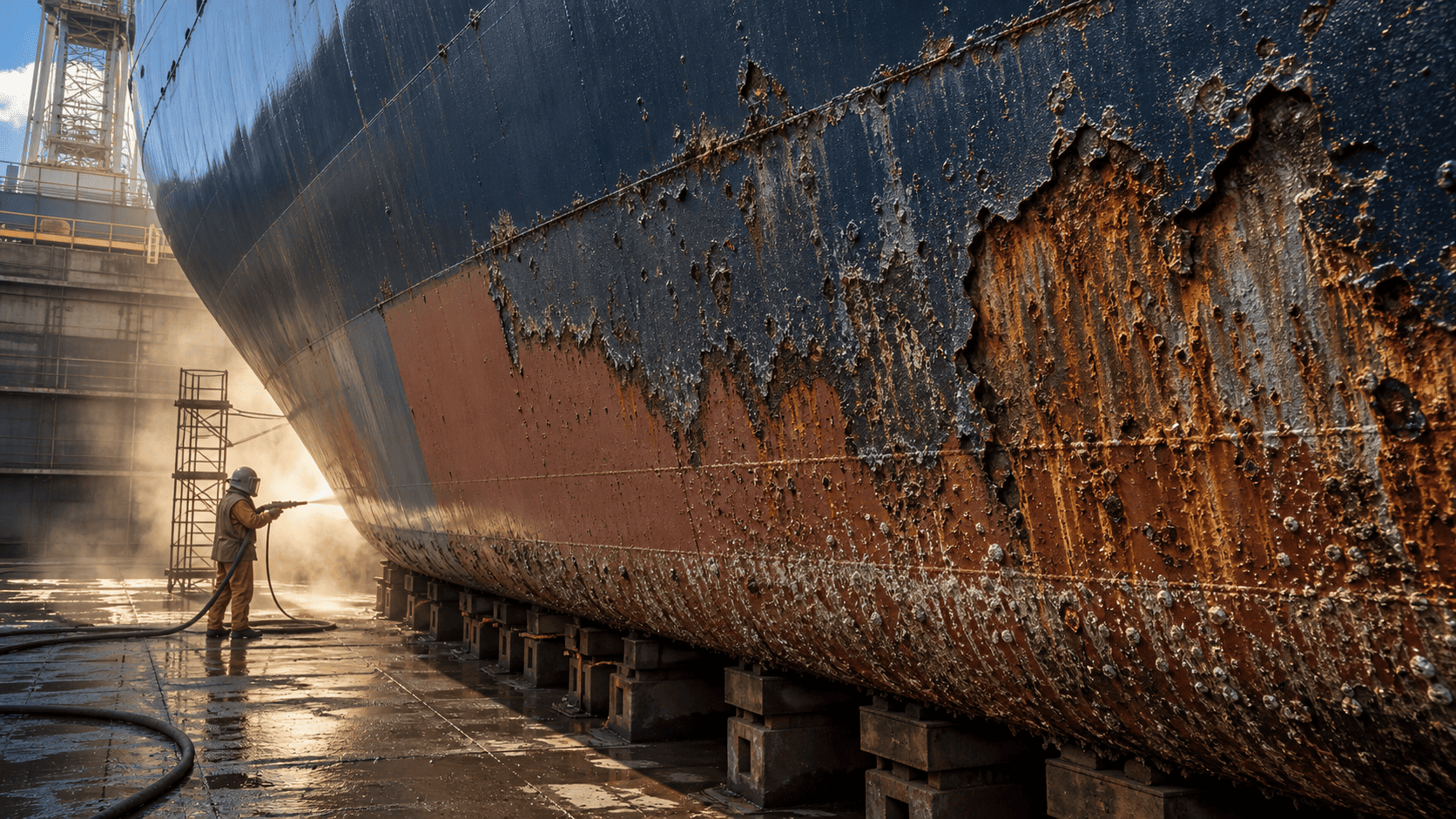

6.3.3 Chorreado Abrasivo Seco

Es el método de referencia para preparaciones de alta exigencia. Permite eliminar óxido, calamina and pintura vieja, y generated un perfil de rugosidad controlado (expresado en micras Rz o Ra), que proporciona el anclaje mecánico necesario para que la imprimación adhiera correctamente.

The grado de acabado superficial se especifica conforme a ISO 8501

• Sa 1
• Sa 2
• Sa 2½
• Sa 3).

6.3.4 Chorreado Húmedo e Hidrochorreado

The chorreado húmedo combina las ventajas del chorreado abrasivo con la eliminación simultánea de sales solubles. El hidrochorreado a ultra-alta presión es especialmente eficaz para repintados en dique seco, donde permite limpiar sin generar el perfil de rugosidad inicial pero manteniendo el perfil heredado de preparaciones anteriores.

6.4 Rugosidad Superficial

The perfil de rugosidad superficial es el parámetro que permite el anclaje mecánico del recubrimiento.

Debe estar dentro del rango especificado: una rugosidad insuficiente reduce la adherencia, mientras que una rugosidad excesiva puede dejar picos metálicos por encima de la película de pintura, creando puntos de inicio de corrosión bajo recubrimiento.

6.5 Control Ambiental Durante la Aplicación

Las condiciones ambientales; temperatura del sustrato, humedad relativa, temperatura de rocío, deben controlarse durante la preparación y la aplicación del recubrimiento. Aplicar pintura sobre superficies frías o húmedas es una causa habitual de fallos prematuros.

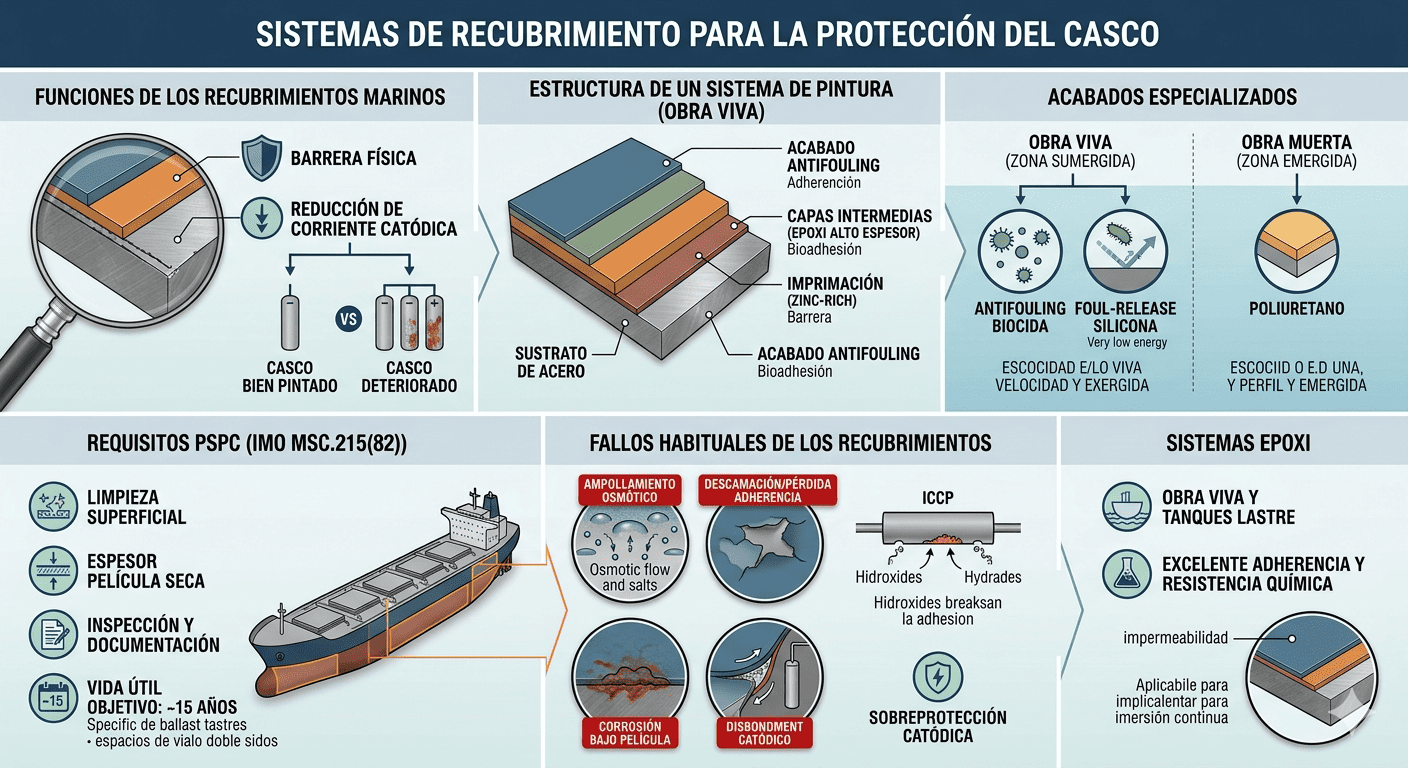

7. Sistemas de Recubrimiento para la Protección del Casco

7.1 Función de los Recubrimientos Marinos

Los recubrimientos actúan como barrera física entre el metal y el electrolito marino.

Son la primera línea de defensa contra la corrosión y, cuando están en buen estado, reducen enormemente la densidad de corriente que debe suministrar el sistema de protección catódica.

Un casco bien pintado requiere muchos menos ánodos o mucha menos corriente impresa que uno con recubrimientos deteriorados.

7.2 Estructura de un Sistema de Pintura

Un sistema de recubrimiento marino completo incluye habitualmente: imprimación (que garantiza adherencia y puede aportar protección activa), capas intermedias de barrera (epoxi de alto espesor), y acabado (antifouling o foul-release en la obra viva, poliuretano en la obra muerta). Cada capa tiene una función específica y el sistema en conjunto debe trabajar de forma coherente.

7.3 Imprimaciones

Las imprimaciones pueden ser de tipo wash primer (fosfatante), epoxi de dos componentes o zinc-rich. Las imprimaciones ricas en zinc, orgánicas o inorgánicas, aportan protección catódica adicional al sustrato en zonas donde el recubrimiento superior se daña, al actuar el zinc como ánodo de sacrificio.

7.4 Sistemas Epoxi

Los epoxis son la base de la mayoría de los sistemas de recubrimiento marino por su excelente resistencia química, impermeabilidad and adherencia al acero. Se aplican en la obra viva, en tanques de lastre y en cualquier zona que requiera alta resistencia a la inmersión continuada en agua de mar.

7.5 Recubrimientos Antifouling

Los antifoulings biocidas liberan activos que inhiben la adhesión de organismos.

Los sistemas de silicona o foul-release actúan por un mecanismo diferente: crean una superficie de muy baja energía que dificulta la adhesión y facilita el desprendimiento de los organismos al navegar.

La elección entre ambos sistemas depende del perfil operativo del buque, the velocidad de servicio and requisitos ambientales de las zonas de navegación.

7.6 Requisitos PSPC

El PSPC de la OMI (MSC.215 (82) y sus enmiendas), establece requisitos mínimos de rendimiento para recubrimientos protectores en tanques de lastre de agua de mar dedicados y en espacios de doble costado de graneleros de eslora igual o superior a 150 metros. Incluye exigencias sobre preparación superficial, espesor de película seca, procedimientos de inspección, documentación y vida útil objetivo del recubrimiento (generalmente 15 años). Su cumplimiento es obligatorio para buques que entran bajo su ámbito de aplicación.

7.7 Fallos Habituales de los Recubrimientos

Los modos de fallo más frecuentes son el ampollamiento osmótico (por contaminación con sales solubles bajo la película), la descamación o pérdida de adherencia, la porosidad, the corrosión bajo película and the disbondment catódico. Este último se produce cuando la sobreprotección catódica genera hidróxidos en la interfase pintura-metal que rompen el enlace de adherencia del recubrimiento. Es un fallo característico de zonas cercanas a ánodos de sacrificio de gran potencia o de sistemas ICCP mal regulados.

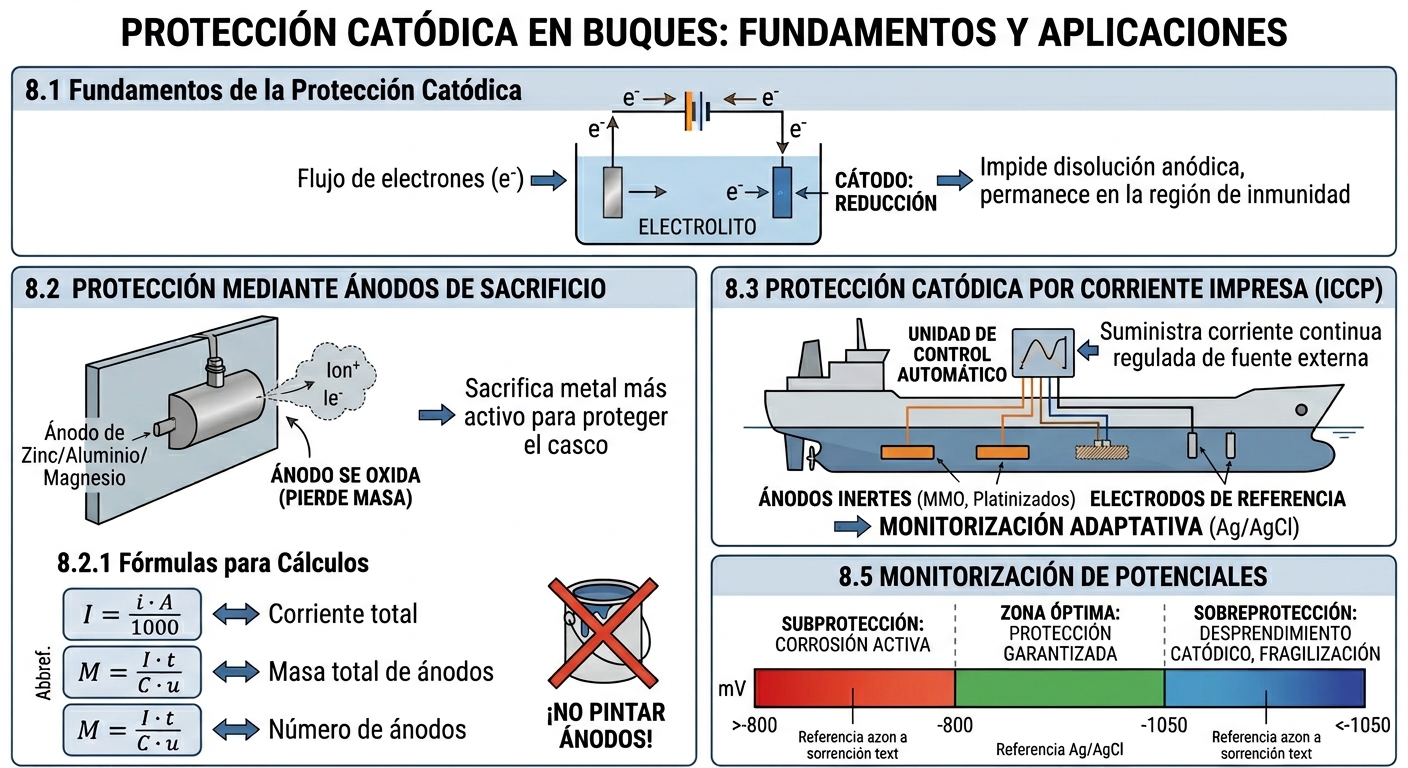

8. Protección Catódica en Buques

8.1 Fundamentos de la Protección Catódica

La protección catódica es el método que convierte el casco en el cátodo de la celda electroquímica. Si el casco actúa como cátodo, en él ocurre la reducción (no la oxidación) y, por tanto, no se corroe.

El término «Catódica» significa en el contexto de la corrosión precisamente esto: hacer que la estructura a proteger se comporte como el polo reductor del sistema electroquímico.

Para conseguirlo hay dos vías:

• Instalar un metal más activo que actúe como ánodo en lugar del casco (ánodos de sacrificio),
• Suministrar desde una fuente externa la corriente continua necesaria para mantener el casco en potencial de cátodo (corriente impresa)

La pregunta «¿qué es la protección catódica?» tiene, por tanto, una respuesta electroquímica precisa: es el control del potencial de la estructura metálica para que permanezca en la región de inmunidad o pasividad del diagrama de Pourbaix del material, impidiendo la disolución anódica del metal.

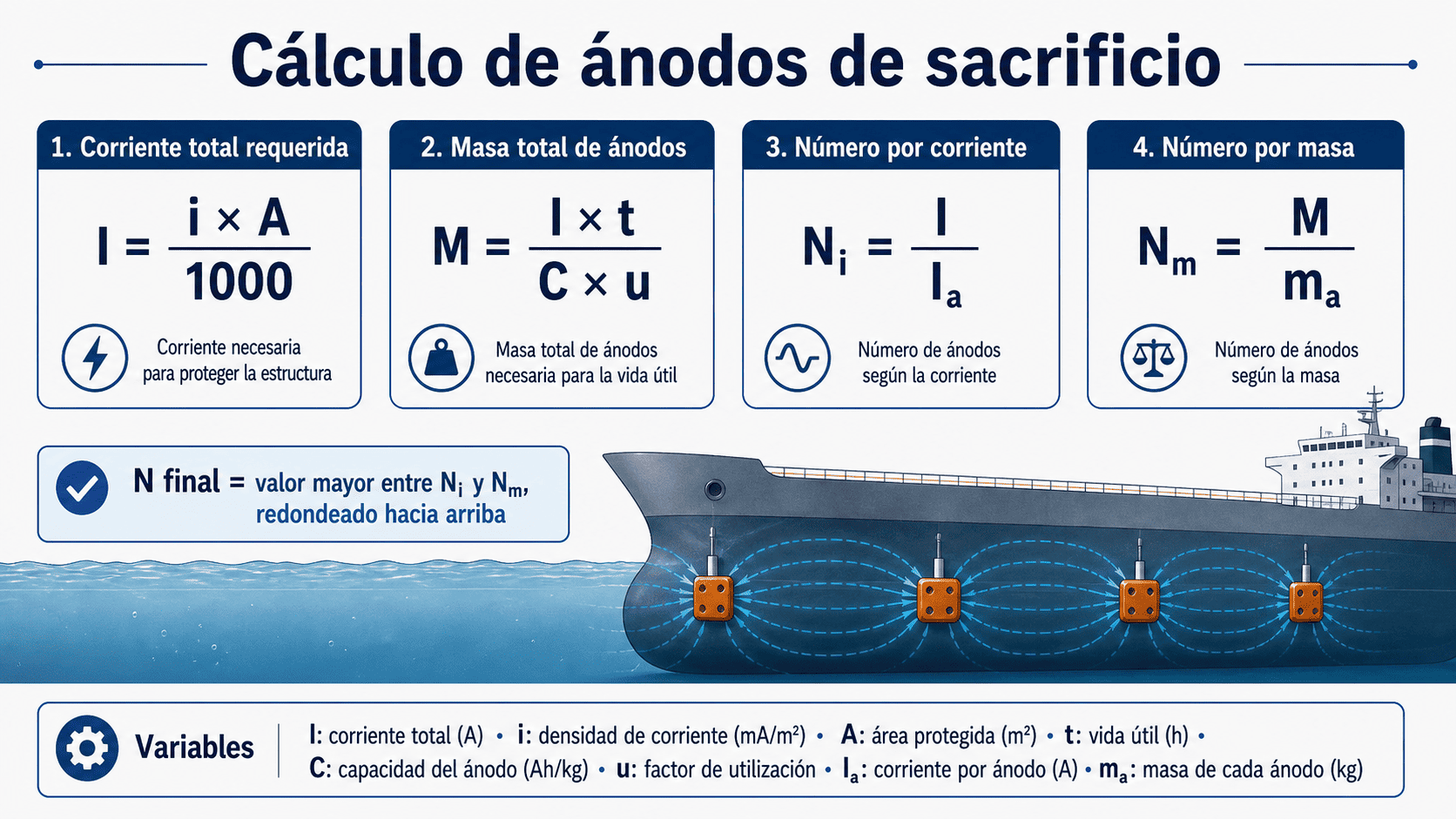

8.2 Protección Mediante Ánodos de Sacrificio

Los ánodos de sacrificio son elementos de metal más electronegativo que el acero del casco. Los materiales más utilizados son las aleaciones de zinc, aluminio and magnesio, seleccionadas según el potencial de protección requerido, la temperatura del agua y las características del entorno.

El ánodo se oxida (pierde masa),  para que el casco quede protegido como cátodo. Ahí está la respuesta práctica a «anodo se oxida o reduce»: el ánodo se oxida.

En el contexto de los ánodos catódicos, denominación a veces usada en la industria para referirse a los ánodos de sacrificio en sistemas de protección catódica, la confusión terminológica es frecuente, pero el mecanismo es siempre el mismo: el ánodo se sacrifica para que el casco no lo haga.

Los ánodos no deben pintarse bajo ninguna circunstancia: el recubrimiento los aísla eléctricamente e impide que funcionen. Deben sustituirse cuando han perdido entre el 50% y el 75% de su masa útil, dependiendo de la especificación del fabricante y del criterio de la sociedad de clasificación.

Un ánodo consumido en exceso pierde eficacia de distribución de corriente mucho antes de agotarse por completo.

8.2.1 Fórmulas para los Ánodos de Sacrificio

Las fórmulas base para el cálculo de ánodos de sacrificio son estas:

1. Corriente total requerida
2. Masa total de ánodos necesaria
3. Número de ánodos por corriente
4. Número de ánodos por masa

1. Corriente Total Requerida

I = (i × A) / 1000

• I = corriente total requerida en amperios
• i = densidad de corriente en mA/m²
• A = área a proteger en m²
• 1000 = conversión de mA a A

2. Masa Total de Ánodos Necesaria

M = (I × t) / (C × u)

• M = masa total de ánodos en kg
• I = corriente total requerida en A
• t = vida útil de diseño en horas
• C = capacidad electroquímica del ánodo en Ah/kg
• u = factor de utilización del ánodo

3. Número de Ánodos por Corriente

Ni = I / Ia

• Ni = número de ánodos según corriente
• Ia = corriente de salida de cada ánodo en A

4. Número de Ánodos por Masa

Nm = M / ma

• Nm = número de ánodos según masa
• ma = masa de cada ánodo en kg

La regla práctica es:

• N final = el valor mayor entre Ni y Nm, redondeado hacia arriba

8.3 Protección Catódica por Corriente Impresa (ICCP)

La protección catódica por corriente impresa (ICCP, del inglés Impressed Current Cathodic Protection), utiliza una fuente externa de corriente continua, ánodos inertes instalados en el casco and electrodos de referencia que monitorizan el potencial de la estructura. Un sistema de control regula automáticamente la corriente catódica para mantener el potencial del casco dentro del rango de protección establecido.

Los ánodos utilizados en sistemas ICCP son materiales de alta estabilidad electroquímica, platinizados, de óxido de titanio mixto (MMO) o de aleaciones de titanio, que no se consumen de forma significativa. La corriente que suministran puede ajustarse en función del estado del recubrimiento, the salinidad del agua, the speed of the ship y otros parámetros operativos.

La protección catódica por corriente impresa es la solución preferida en buques grandes, donde el número de ánodos de sacrificio necesario para proteger la obra viva sería elevadísimo. También permite una monitorización continua del nivel de protección and una respuesta adaptativa a los cambios de condición.

8.4 Diseño de Sistemas de Protección Catódica

El diseño de un sistema de protección catódica en barcos requiere un cálculo estructurado que contemple al menos los siguientes parámetros:

• Superficie mojada total del casco.
• Estado actual y proyectado del recubrimiento (densidades de corriente por zona y estado de pintura).
• Salinidad y temperatura del agua en las zonas de operación.
• Vida útil del sistema entre diques.
• Densidad de corriente de diseño (en mA/m²) para cada condición.
• Distribución geométrica de ánodos para evitar zonas de sombra eléctrica.
• Integración con la protección de hélice, eje, timón y tomas de mar.

Un sistema mal dimensionado puede dejar zonas del casco sin protección suficiente

(especialmente proa, popa, zonas de quilla y proximidades de apéndices), o generar sobreprotección localizada que promueva el disbondment catódico de los recubrimientos.

8.5 Monitorización de Potenciales

The parámetro de control fundamental en un sistema de protección catódica es el potencial del casco frente a un electrodo de referencia estándar. Para el acero en agua de mar, los valores habituales de protección se sitúan entre −800 mV y −1050 mV frente al electrodo de referencia de plata/cloruro de plata (Ag/AgCl).

• Por debajo de −800 mV, el casco puede estar subprotegido y corroerse.
• Por encima de −1050 mV puede producirse sobreprotección, con riesgo de fragilización por hidrógeno en aceros de alta resistencia y de disbondment catódico de los recubrimientos.

En los sistemas ICCP, la monitorización es continua y automática.

En los sistemas con ánodos de sacrificio, los potenciales deben medirse durante las inspecciones submarinas o en dique seco, con equipos de medición adecuados y electrodos de referencia calibrados.

8.6 Problemas Frecuentes y Diagnóstico

The problemas más habituales en sistemas de protección catódica en buques son:

• Ánodos consumidos o agotados entre periodos de dique seco.
• Ánodos pintados accidentalmente durante las operaciones de mantenimiento.
• Mala continuidad eléctrica entre ánodos y casco, especialmente en ánodos de inserción con aislamiento degradado.
• Daños en el recubrimiento que aumentan la demanda de corriente por encima de la capacidad del sistema.
• Corrientes vagabundas que interfieren en la protección.
• Fallos en los electrodos de referencia de los sistemas ICCP.
• Sobreprotección con disbondment catódico de los recubrimientos.
• Protección insuficiente en hélices, ejes o tomas de mar por falta de continuidad eléctrica o escudos dieléctricos mal diseñados.

8.7 Mantenimiento e Inspección

The mantenimiento de un sistema de protección catódica requiere un protocolo sistemático que incluya: revisión del estado y masa restante de ánodos, medición de potenciales en puntos representativos del casco, verificación de la continuidad eléctrica entre ánodos y estructura, inspección del estado de los recubrimientos y, en sistemas ICCP, revisión de ánodos, sensores, cableado, unidad de control y registro histórico de potenciales.

En dique seco, la inspección es la oportunidad para evaluar globalmente la eficacia del sistema durante el último periodo de servicio, identificar zonas sub-protegidas o con daños en la pintura y rediseñar o reforzar la protección para el siguiente periodo.

9. Biofouling y Protección del Casco

9.1 ¿Qué es el Biofouling?

The biofouling es la colonización progresiva de superficies sumergidas por organismos acuáticos.

Comienza con la adsorción de moléculas orgánicas sobre el casco (biopelícula primaria), sigue con la adhesión de bacterias y microorganismos (biofouling microbiano), y culmina con la fijación de organismos macroscópicos: algas, percebes, mejillones, ostras y otros incrustantes.

La OMI actualizó en 2023 sus directrices para la gestión del biofouling en buques mediante la resolución MEPC.378(80), reconociendo su impacto tanto en la eficiencia energética como en el riesgo de transferencia de especies invasoras entre zonas marítimas.

9.2 Impacto sobre la Resistencia al Avance y el Consumo de Combustible

El biofouling aumenta la rugosidad del casco. Incluso un limo superficial ligero puede incrementar la resistencia friccional del casco en un porcentaje significativo. Un casco con biofouling denso (percebes y organismos duros) puede suponer un aumento del consumo de combustible del 20% al 40% respecto a un casco limpio a la misma velocidad.

Esto tiene consecuencias directas sobre las métricas CII and EEXI que la OMI exige a los buques bajo el marco de eficiencia energética del Convenio MARPOL, Anexo VI.

9.3 Estrategias de Control y Prevención

El control del biofouling combina la aplicación de recubrimientos activos (antifoulings biocidas con mecanismos de liberación controlada o ablativa) y recubrimientos pasivos de baja energía superficial (foul-release de silicona), con la gestión activa de los denominados «nichos»: tomas de mar, cajas de mar, hélices, timones, ejes y zonas de baja velocidad de flujo donde el biofouling se establece con mayor facilidad.

La limpieza periódica del casco en agua, con sistemas robóticos o de buceo controlado, es una práctica creciente en flotas con perfiles de velocidad moderada o ciclos de operación en aguas cálidas. La efectividad de estas limpiezas depende del estado del recubrimiento: limpiar sobre una pintura deteriorada puede acelerar la pérdida de recubrimiento.

10. Eficiencia Energética y Estado del Casco

10.1 Relación entre Rugosidad, Biofouling y Consumo

The rendimiento energético de un buque está directamente relacionado con la resistencia al avance de su casco. La rugosidad, ya sea por corrosión, por deterioro del recubrimiento o por biofouling, aumenta la capa límite turbulenta y, con ella, la resistencia friccional.

A velocidades de servicio típicas, la fricción puede representar entre el 60% y el 80% de la resistencia total al avance en buques de carga convencionales.

10.2 Gestión del Casco como Herramienta de Eficiencia

The mantenimiento del casco, incluyendo la selección y aplicación correcta de recubrimientos, la protección catódica adecuada y el control del biofouling, es una de las medidas de mayor rentabilidad para mejorar la eficiencia operativa de un buque.

Las herramientas de análisis de rendimiento propulsivo (hull performance monitoring) permiten cuantificar el deterioro del casco a lo largo de la vida operativa y planificar las intervenciones de limpieza y repintado de forma fundamentada.

10.3 Tecnologías Emergentes

The tendencia en protección del casco incorpora recubrimientos de muy baja rugosidad y alto rendimiento hidrodinámico, sistemas de monitorización de potencial catódico en tiempo real, robots de limpieza autónomos, sensores de espesor integrados and gemelos digitales que modelan el estado del casco en función del historial de operación.

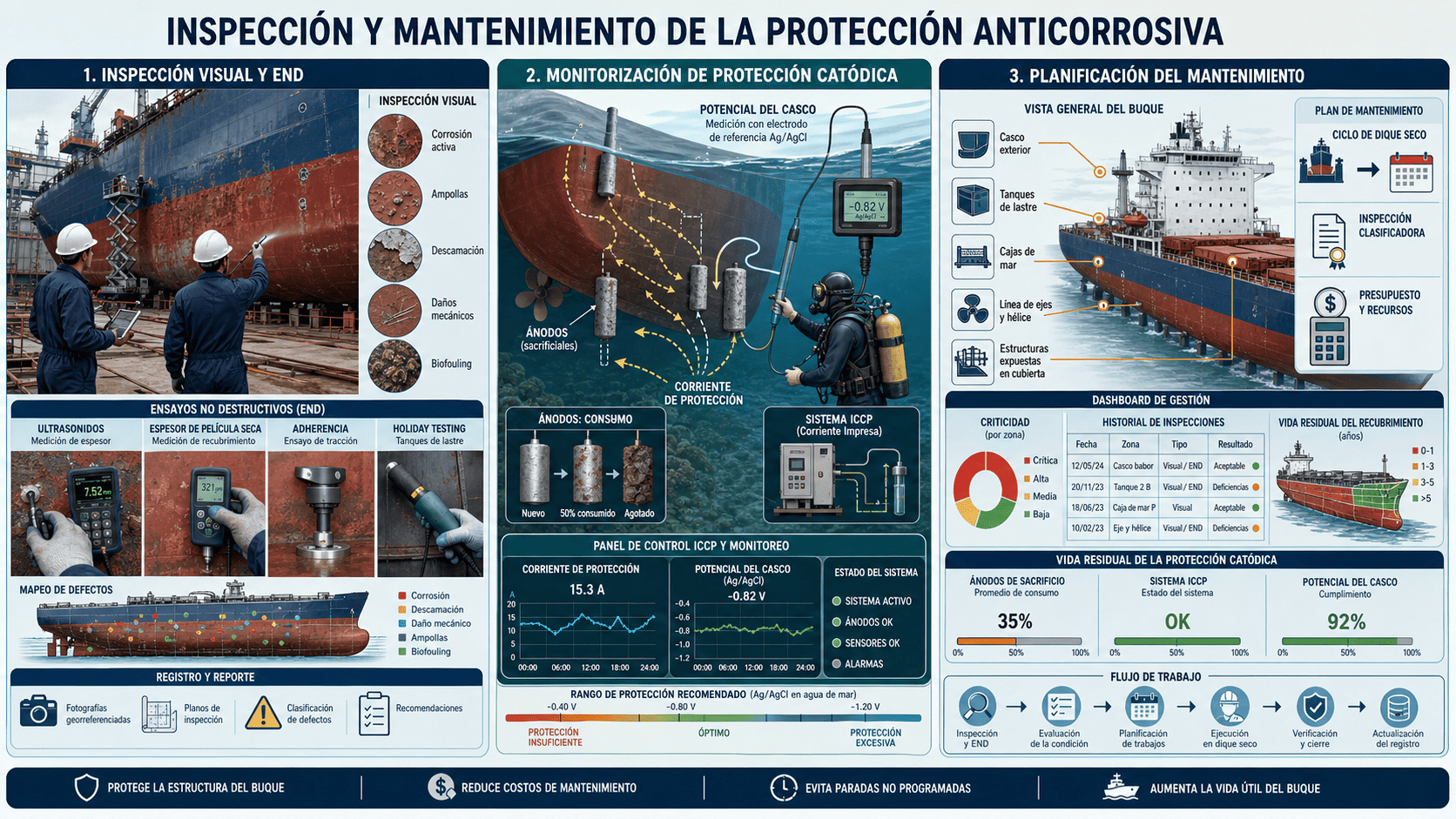

11. Inspección y Mantenimiento de la Protección Anticorrosiva

11.1 Inspecciones Visuales y no Destructivas

Las inspecciones visuales permiten detectar corrosión activa, ampollas, descamación, biofouling, daños mecánicos and fallos localizados de los recubrimientos. Deben complementarse con medición de espesores de chapa (ultrasonidos), control de espesores de película seca de pintura, pruebas de adherencia y, en tanques de lastre, holiday testing para detectar discontinuidades en el recubrimiento.

11.2 Monitorización del Sistema de Protección Catódica

La monitorización del sistema de protección catódica incluye la medición periódica de potenciales en el casco (durante las inspecciones submarinas y en dique seco), la evaluación del grado de consumo de los ánodos y, en sistemas ICCP, the análisis del historial de corriente y potencial registrado por la unidad de control.

11.3 Planificación del Mantenimiento

The planificación del mantenimiento anticorrosivo debe integrarse con el maintenance plan of the ship y con los ciclos de dique seco establecidos por la sociedad de clasificación. La prioridad debe basarse en la criticidad de la zona, the historial de inspecciones and the vida residual estimada de los recubrimientos and del sistema de protección catódica.

12. Normativa y Estándares Aplicables

12.1 Requisitos de las Sociedades de Clasificación

Las sociedades de clasificación (Lloyd’s Register, DNV, Bureau Veritas, ClassNK, ABS, entre otras), establecen criterios técnicos para la inspección periódica del casco, the medición de espesores, the evaluación estructural y las reparaciones. Sus reglas definen los valores de desgaste admisibles y las condiciones para el mantenimiento de clase.

12.2 PSPC para Tanques de Lastre

El PSPC (Performance Standard for Protective Coatings), adoptado por la OMI mediante las resoluciones MSC.215(82) and MSC.288(87), es el estándar obligatorio de referencia para recubrimientos protectores en tanques de lastre de agua de mar y espacios de doble costado en graneleros. Define requisitos de preparación superficial, espesores mínimos, procedimientos de inspección durante la aplicación y documentación técnica.

12.3 Normas ISO Aplicables

Las normas ISO de mayor relevancia en este ámbito incluyen la serie ISO 8501 (evaluación visual de la preparación de superficies), ISO 8502 (ensayos de limpieza de superficies, incluyendo medición de sales solubles), ISO 8503 (rugosidad de superficies de acero chorreadas), ISO 12944 (sistemas de pintura para protección contra la corrosión) e ISO 15589-2 (protección catódica de estructuras de acero en ambientes marinos).

12.4 Marco Regulatorio de la OMI

La OMI aborda la protección del casco desde múltiples frentes:

• Seguridad estructural (SOLAS)
• Biofouling (resolución MEPC.378(80))
• Eficiencia energética (MARPOL Anexo VI, con el SEEMP, el EEXI y el CII)
• Protección ambiental.

La tendencia regulatoria es hacia estándares más exigentes en todas estas dimensiones.

13. Innovación y Futuro de la Protección del Casco

13.1 Recubrimientos Inteligentes y Autoreparables

The recubrimientos de nueva generación incorporan microcápsulas con agentes activos that se liberan cuando el recubrimiento sufre daño mecánico, sellando la discontinuidad and retardando el inicio de la corrosión. Aunque todavía en fase de desarrollo para aplicaciones marinas a gran escala, representan una línea de evolución significativa.

13.2 Nanotecnología Aplicada a Recubrimientos Marinos

The incorporación de nanopartículas (grafeno, arcillas modificadas, óxidos metálicos)  en matrices de recubrimiento permite mejorar la barrera frente al electrolito, aumentar la resistencia mecánica, reducir el coeficiente de fricción o incorporar propiedades biocidas de mayor eficiencia. Los recubrimientos basados en nanopartículas para aplicaciones offshore son un campo de investigación activo con resultados prometedores.

13.3 Monitorización Digital y Gemelos Digitales

The monitorización continua del potencial catódico, del espesor de recubrimiento y del rendimiento propulsivo del casco, integrada en plataformas de análisis de datos en tiempo real, permite anticipar el deterioro de los sistemas de protección antes de que alcancen niveles críticos.

The gemelos digitales that modelan el comportamiento del casco a lo largo del ciclo de vida del buque son la siguiente frontera en la gestión predictiva de la corrosión.

13.4 Soluciones Sostenibles para la Protección Marina

El futuro de la protección del casco combina durabilidad, eficiencia energética y sostenibilidad ambiental.

The recubrimientos antifouling libres de biocidas de alta toxicidad, la reducción de COVs en formulaciones, el uso de ánodos de aluminio de alta eficiencia frente al zinc, y la optimización de los sistemas ICCP mediante control inteligente son las líneas de desarrollo principales.

14. Bibliografía

• Teoría de protección de los metales. Escuela Superior Técnica de Náutica y Máquinas de A Coruña, Departamento de Ciencias de los Materiales.
• Corrosión metálica. Escuela Politécnica Superior de Ferrol, Departamento de Ciencias de los Materiales.
• Fontana, M. G. (1986). Corrosion Engineering. McGraw-Hill.
• Bilurbina Alter, L., Liesa, F., & Iribarren, J. I. (2003). Corrosión y protección. Universidad Politécnica de Cataluña.
• Camejo Giniebra, J. J., & Domínguez Domínguez, J. A. (2015). Métodos químico-tecnológicos de protección contra la corrosión.
• Gómez de León Hijes, F. C., & Alcaraz Lorente, D. J. (2004). Manual básico de corrosión para ingenieros. EDITUM.
• Hernández M.J.S. (s.f.). Capítulo 2: Fundamentos de protección contra la corrosión. Universidad de las Américas Puebla (UDLAP).
• http://catarina.udlap.mx/u_dl_a/tales/documentos/mgd/hernandez_m_js/capitulo2.pdf
• Cathelco Ltd. (s.f.). Marine corrosion and cathodic protection systems.

Normativas:

• Aenor
• IMO

Author: Roberto García Soutullo
