The estabilizadores del buque son sistemas diseñados para reducir el balanceo (rolling) y el cabeceo (pitching) de las embarcaciones, mejorando la estabilidad en el mar, el confort de los pasajeros y la seguridad de la carga.

Estos sistemas son fundamentales en:

  • Cruceros y buques de pasaje
  • Yates de lujo
  • Buques Ro-Ro
  • Portacontenedores
  • Buques militares

Su principal objetivo es minimizar el movimiento del barco en condiciones de oleaje, reduciendo el mareo y optimizando la navegación.

1. Los 6 Grados de Movimiento del Buque

Un buque en el mar no se desplaza únicamente hacia adelante, sino que está sometido a 6 grados de libertad, que describen todos los posibles movimientos respecto a sus tres ejes principales (longitudinal, transversal y vertical).

Estos movimientos son fundamentales en la arquitectura naval, ya que condicionan la estabilidad, el confort y la seguridad operativa.

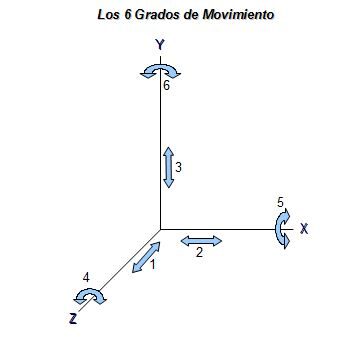

los 6 grados de movimiento e1774216048328

Movimientos lineales (traslaciones):

  • Surge (avance y retroceso) (1): desplazamiento longitudinal del buque hacia proa o popa. Está directamente relacionado con la propulsión y la resistencia al avance.
  • Sway (movimiento lateral) (2): desplazamiento transversal de babor a estribor, generalmente causado por viento, corrientes o maniobras.
  • Heave (movimiento vertical) (3): elevación y descenso del buque debido al oleaje, afectando directamente a la flotabilidad y al confort.

Movimientos angulares (rotaciones):

  • Roll (balanceo) (4): giro alrededor del eje longitudinal. Es el movimiento más crítico en términos de estabilidad transversal y el que mayor impacto tiene en la seguridad de la carga y el confort de los pasajeros.
  • Pitch (cabeceo) (5): giro alrededor del eje transversal (proa–popa), provocado principalmente por olas de frente o de popa.
  • Yaw (guiñada) (6): giro alrededor del eje vertical, que altera el rumbo del buque y puede afectar a la maniobrabilidad.

The balanceo (roll) es especialmente relevante porque puede amplificarse en condiciones de resonancia con el oleaje, generando grandes ángulos de escora. Esto no solo provoca incomodidad, sino que también incrementa el riesgo de desplazamiento de carga, pérdida de estabilidad e incluso situaciones críticas en buques mal estibados.

Cuando estos movimientos son intensos o prolongados, se produce un fenómeno fisiológico conocido como mareo marítimo, originado por un conflicto sensorial entre lo que perciben los ojos (referencia visual) y el sistema vestibular del oído interno (equilibrio). Este desajuste genera síntomas como náuseas, fatiga y desorientación.

Por ello, en el diseño moderno de buques se prioriza la incorporación de sistemas de estabilización (como aletas estabilizadoras, tanques anti-balanceo o giroscopios), cuyo objetivo principal es reducir el roll, mejorando tanto la seguridad estructural como la habitabilidad a bordo.

2. Definición de Estabilizadores Navales

The estabilizadores navales son sistemas diseñados para reducir el movimiento dinámico del buque, especialmente el balanceo (rolling), que es el principal causante de incomodidad, pérdida de eficiencia operativa y riesgos estructurales.

Aleta o Flap de un barco. Imagen de un estabilizador de aleta rolls royce

Desde el punto de vista de la ingeniería naval, un estabilizador es un dispositivo capaz de generar fuerzas hidrodinámicas o inerciales opuestas al movimiento del barco, con el objetivo de:

  • Disminuir la amplitud del balanceo
  • Reducir la aceleración angular
  • Mejorar la estabilidad transversal
  • Optimizar la operatividad en condiciones adversas
  • Aumentar la eficiencia energética indirecta (menos correcciones de rumbo)

2.1 Conceptos Clave en la Estabilización de Buques:

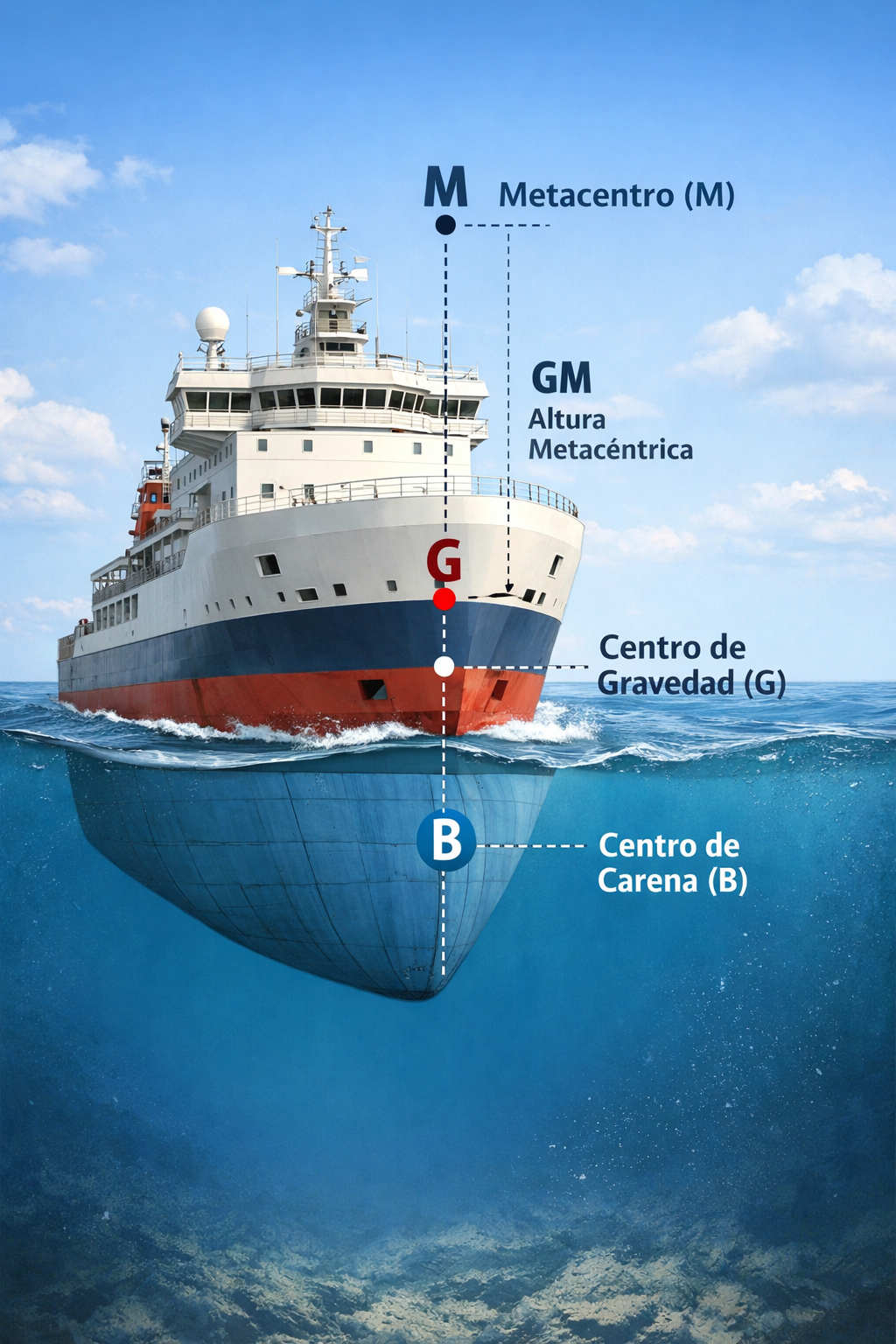

Conceptos clave de la estabilización de buques

Para entender cómo funcionan los sistemas de estabilización naval, es importante considerar:

  • Centro de gravedad (G)
  • Centro de carena (B)
  • Metacentro (M)
  • Altura metacéntrica (GM)

Los estabilizadores no modifican directamente estos parámetros estáticos, sino que actúan sobre la estabilidad dinámica, es decir, sobre el comportamiento del buque en movimiento.

Nota*: La imagen que acompaña este punto está generada con IA, debemos tener en cuenta que el metacentro (M) está simplificado, en la realidad, el metacentro no es un punto fijo universal, este dependerá del ángulo de escora del buque.

2.2 Tipos de fuerzas utilizadas en estabilización

Los estabilizadores de barcos funcionan principalmente mediante:

  • Fuerzas hidrodinámicas (aletas)
  • Fuerzas inerciales (giroscopios)
  • Control del flujo de agua (Voith Schneider)

2.3 Importancia en la navegación moderna

Hoy en día, los estabilizadores marinos son imprescindibles en:

  • Cruceros → confort del pasajero
  • Buques de carga → protección de mercancías
  • Yates → lujo y estabilidad en fondeo
  • Buques militares → precisión operativa

3. Tipos de Estabilizadores de Buques

The estabilizadores del buque pueden clasificarse en función de su principio de funcionamiento, su ubicación en el barco y la forma en la que generan la fuerza necesaria para reducir el balanceo del buque.

En la práctica, los principales tipos de estabilizadores de barcos utilizados en la ingeniería naval moderna son:

  • Estabilizadores de aletas (fins)
  • Estabilizadores giroscópicos
  • Sistemas integrados como el Voith Schneider
  • Otros sistemas de estabilización naval complementarios

Cada uno de estos sistemas de estabilización de buques presenta ventajas, limitaciones y aplicaciones específicas según el tipo de embarcación y sus necesidades operativas.

3.1 Estabilizadores de Aletas (Fins)

The estabilizadores de aletas son el sistema más extendido dentro de los estabilizadores del buque, debido a su alta eficacia en navegación y su fiabilidad contrastada en todo tipo de embarcaciones.

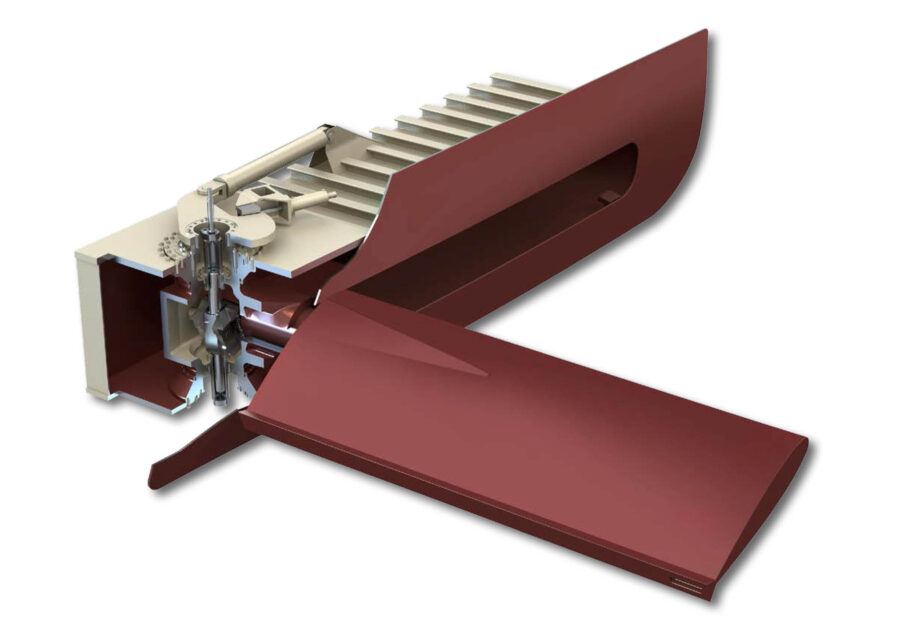

estabilizador retractil de un barco

Se trata de superficies hidrodinámicas instaladas bajo la línea de flotación, normalmente en ambos costados del buque (babor y estribor). Su diseño está optimizado para interactuar con el flujo de agua y generar fuerzas que contrarresten el balanceo del barco.

 3.1.1 Principio de Funcionamiento de las Aletas del Buque

El funcionamiento de los estabilizadores de aletas para buques se basa en la generación de sustentación hidrodinámica:

  • Cuando el buque comienza a inclinarse, las aletas modifican su ángulo de ataque
  • Esta variación genera una diferencia de presión en el agua
  • Se produce una fuerza lateral opuesta al movimiento
  • El resultado es la reducción del balanceo del buque

1. Detección del balanceo

Todo comienza con el sistema de sensores del buque, que monitorea continuamente:

  • Ángulo de inclinación lateral (roll)
  • Velocidad angular de balanceo
  • Frecuencia y amplitud del oleaje

Los sensores utilizados suelen ser:

  • Giroscopios: miden la orientación angular del buque
  • Acelerómetros: detectan cambios de velocidad y dirección
  • Sensores de flujo de agua: opcionales para sistemas avanzados

Esta información se envía a la unidad de control central, que analiza los datos en tiempo real y calcula la respuesta óptima para cada aleta.

2. Ajuste del ángulo de ataque de las aletas

Una vez detectado el movimiento de balanceo, el sistema activa los actuadores hidráulicos o eléctricos que controlan las aletas.

 The ángulo de ataque de cada aleta se modifica según:

  • Magnitud del balanceo: cuanto mayor sea la inclinación, mayor será el ángulo de corrección
  • Dirección del movimiento: la aleta de babor y la de estribor actúan de forma complementaria
  • Velocidad del buque: la fuerza hidrodinámica generada depende del flujo de agua sobre la aleta

Principio físico: al modificar el ángulo de ataque, la aleta cambia la forma en que el agua fluye sobre su superficie, generando una diferencia de presión entre la parte superior e inferior, lo que produce una fuerza lateral.

3. Generación de la Fuerza Hidrodinámica

La fuerza generada por la aleta cumple la función de contrarrestar el balanceo:

  • La aleta se orienta hacia la dirección opuesta al movimiento del buque
  • El agua que fluye alrededor de la aleta crea sustentación lateral
  • Esta fuerza se transmite al casco, generando una acción de corrección inmediata

El resultado es que el buque tiende a mantenerse más nivelado, reduciendo tanto la amplitud como la frecuencia del balanceo.

4. Control Automático y Continuo

El proceso de estabilización se realiza de forma automática y continua:

  1. Los sensores miden la inclinación del buque
  2. La unidad de control calcula el ángulo óptimo de cada aleta
  3. Los actuadores ajustan el ángulo de ataque en tiempo real
  4. La fuerza generada por la aleta corrige el balanceo
  5. El sistema repite este ciclo cientos de veces por minuto

Este control dinámico permite que las aletas se adaptan continuamente a las condiciones del mar, incluyendo:

  • Cambios de oleaje
  • Giros o maniobras del buque
  • Variaciones de velocidad

3.1.2 Componentes Principales de las Aletas del Buque

Un sistema de aletas estabilizadoras está formado por:

  • Aletas hidrodinámicas (perfil similar a un ala)
  • Actuadores hidráulicos o eléctricos
  • Sensores de movimiento (giroscopios, acelerómetros)
  • Unidad de control electrónico

Estos elementos trabajan conjuntamente para garantizar una respuesta rápida y precisa frente al movimiento del mar.

3.1.3 Tipos de Aletas de Barcos

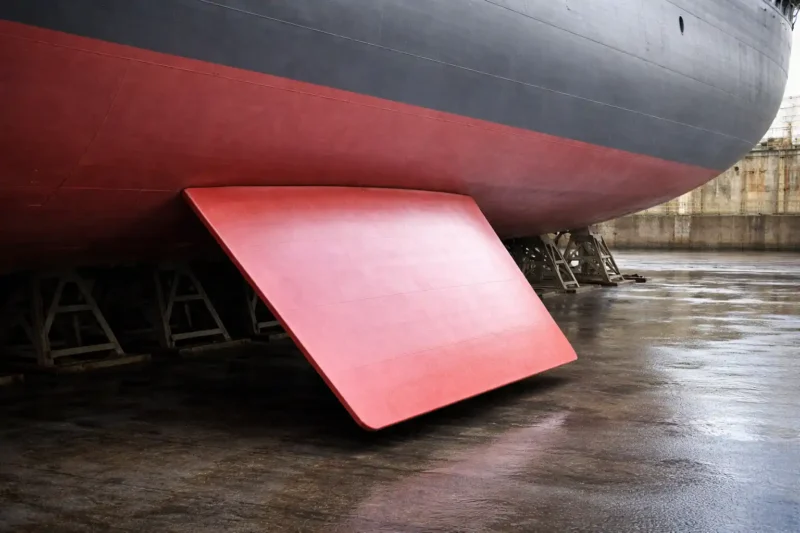

Aleta fija del buque
Aleta o Flap de un barco. Imagen de un estabilizador de aleta rolls royce

Aletas retráctiles

  • Se recogen dentro del casco cuando no están en uso
  • Reducen la resistencia al avance del buque
  • Mejoran la eficiencia en navegación

Aletas fijas

  • Permanecen siempre desplegadas
  • Diseño más simple y robusto
  • Generan mayor consumo de combustible

3.1.4 Rendimiento y Limitaciones de los Fins de los Buques

The estabilizadores del buque tipo aleta son especialmente eficaces cuando existe suficiente velocidad para generar flujo de agua sobre su superficie.

  • Alta eficacia en navegación
  • Menor rendimiento a baja velocidad o en parado
  • Incremento de la resistencia hidrodinámica

A pesar de estas limitaciones, siguen siendo la solución más utilizada en buques comerciales y de pasaje.

3.2 Estabilizadores Giroscópicos

The estabilizadores giroscópicos representan una tecnología avanzada dentro de los sistemas de estabilización de buques, basada en principios físicos de dinámica rotacional.

A diferencia de las aletas, estos sistemas no interactúan con el agua, sino que actúan mediante fuerzas inerciales generadas internamente.

estabilizador de cabeceo1
estabilizador de cabeceo
estabilizador de balance2

3.2.1 Principio de Funcionamiento

El sistema incorpora un rotor de gran masa que gira a alta velocidad, generando un momento angular constante.

Cuando el buque experimenta balanceo:

  • Se produce una variación en la orientación del eje del rotor
  • Aparece un fenómeno llamado precesión giroscópica
  • El sistema genera un par de fuerzas opuesto al movimiento
  • Se consigue reducir el balanceo del barco de forma significativa

Nota

: La imagen que acompaña es la revisión de un giroscopio dañado por el impacto de un rayo en el buque. A pesar de comportarse como una jaula de Faraday, los equipos electrónicos a bordo sensibles pueden resultar dañados, como fue el caso.

3.2.2 Componentes Principales

Un estabilizador giroscópico para barcos incluye:

  • Volante o rotor de alta inercia
  • Cámara sellada (normalmente al vacío)
  • Sistema de control hidráulico o electrónico
  • Estructura de soporte

El conjunto está diseñado para maximizar la eficiencia del momento angular y su capacidad de respuesta.

3.2.3 Ventajas clave

  • Funciona con el buque en navegación y en parado
  • No genera resistance to the advance
  • Sistema completamente interno
  • Alta reducción del balanceo del buque

3.3.4 Limitaciones

  • Elevado coste de instalación
  • Alto consumo energético
  • Peso considerable
  • Necesidad de mantenimiento especializado

The estabilizadores giroscópicos son especialmente utilizados en yates y embarcaciones de recreo, donde el confort es un factor prioritario incluso en fondeo.

3.3 Sistema Voith Schneider

The sistema Voith Schneider es un mecanismo de propulsión y estabilización integrado que combina en un solo dispositivo la capacidad de propulsar, gobernar y estabilizar el buque. Este sistema es ampliamente utilizado en remolcadores, ferris y buques de maniobra de alta precisión, donde la estabilidad y la maniobrabilidad son críticas.

A diferencia de los estabilizadores de aletas o giroscópicos, el Voith Schneider actúa directamente sobre el flujo de agua, generando fuerzas que se pueden orientar en cualquier dirección, lo que permite compensar el balanceo del buque de forma activa.

3.1.1 Principio de Funcionamiento

Esquena del Sistema de propulsion Voith-schneider

El sistema se basa en un propulsor cicloidal, compuesto por:

  • Un rotor vertical fijado al casco del buque
  • Varias palas verticales, generalmente cuatro o más, que giran con el rotor
  • Un mecanismo de control que ajusta continuamente el ángulo de las palas durante la rotación

3.3.2 Cómo Genera Fuerza:

  1. The rotor gira a velocidad constante sobre un eje vertical
  2. Cada pala cambia su ángulo de ataque en el momento adecuado de la rotación
  3. Esto permite generar un vector de empuje en cualquier dirección
  4. Ajustando los ángulos de las palas, se puede producir una fuerza lateral contraria al balanceo, estabilizando el buque

Este control vectorial permite que el sistema Voith Schneider cumpla simultáneamente las funciones de propulsión, dirección y estabilización lateral, sin necesidad de dispositivos adicionales.

3.3.4 Componentes principales

Los elementos que componen un sistema Voith Schneider son:

  • Rotor vertical: eje principal que soporta el conjunto de palas
  • Palas verticales orientables: ajustan su ángulo durante la rotación para controlar la dirección de la fuerza
  • Sistema de control hidráulico o electrónico: gestiona el ángulo de las palas en tiempo real
  • Soporte estructural: integrado al casco, diseñado para soportar la carga hidrodinámica

En algunos diseños, el sistema incluye sensores de balanceo y acelerómetros que permiten un ajuste automático de la fuerza lateral para minimizar el rolido y cabeceo durante la navegación.

3.3.5 Funcionamiento en estabilización

Cuando el buque experimenta balanceo o inclinación lateral, el sistema responde de la siguiente manera:

  1. Los sensores detectan el movimiento del buque
  2. La unidad de control calcula el vector de fuerza necesario para contrarrestar el balanceo
  3. Cada pala ajusta su ángulo de ataque en tiempo real
  4. El rotor genera una fuerza lateral activa que se aplica directamente al casco
  5. Esta acción reduce significativamente el balanceo y cabeceo del buque

A diferencia de otros sistemas, el Voith Schneider puede actuar en cualquier condición de velocidad, incluida la navegación lenta o en maniobras de puerto.

remolcador de helices con propulsor voith-schneider

3.3.6 Ventajas del Sistema Voith Schneider

  • Control total del empuje en cualquier dirección sin cambiar el giro del rotor
  • Alta maniobrabilidad, ideal para remolcadores y ferris
  • Estabilización activa integrada, compensando el balanceo de forma inmediata
  • Reducción de la necesidad de otros sistemas auxiliares, como timones adicionales o aletas estabilizadoras
  • Funciona tanto en condiciones de mar tranquilo como en mar agitado

Limitaciones

  • Coste de instalación elevado, por la complejidad mecánica y electrónica
  • Mantenimiento especializado debido a la cantidad de componentes móviles
  • Requiere control electrónico avanzado para un rendimiento óptimo

Aplicaciones principales

The sistema Voith Schneider es ampliamente utilizado en embarcaciones donde se requiere precisión y estabilidad simultánea:

  • Tugs: maniobras precisas y compensación de balanceo
  • Ferris y transbordadores: navegación estable con alta seguridad para pasajeros
  • Buques offshore: operaciones de carga y descarga en condiciones variables
  • Embarcaciones especiales de maniobra: donde la estabilidad activa es crítica

En resumen, el sistema Voith Schneider no solo actúa como propulsión, sino que es un estabilizador activo altamente eficaz, capaz de reducir el balanceo y aumentar la seguridad y el confort de la navegación.

4. Otros Sistemas de Estabilización Naval

Además de los estabilizadores de aletas, giroscópicos y el sistema Voith Schneider, existen otros sistemas diseñados para mejorar la estabilidad de los buques, especialmente en situaciones específicas de navegación o como complemento de los sistemas principales.

Estos sistemas pueden clasificarse en tres grandes grupos: tanques anti-balanceo, sistemas híbridos y sistemas avanzados o inteligentes.

4.1. Tanques Anti-Balanceo (Anti-Roll Tanks)

The tanques anti-balanceo son sistemas pasivos o semi-activos que utilizan el movimiento controlado de agua dentro del buque para generar fuerzas que contrarresten el balanceo.

4.1.1 Principio de Funcionamiento:

  1. Un tanque longitudinal o transversal se encuentra parcialmente lleno de agua
  2. Cuando el buque comienza a inclinarse, el agua se desplaza hacia el lado opuesto
  3. Este desplazamiento genera un par de fuerzas que reduce la inclinación
  4. Algunos sistemas incorporan válvulas y conductos para ajustar el flujo de agua de manera controlada

Ventajas:

  • Bajo coste de instalación
  • Mantenimiento sencillo
  • Funciona incluso sin consumo energético externo

Limitaciones:

  • Eficacia limitada frente a oleaje intenso
  • No es un sistema completamente activo
  • Menor capacidad de corrección comparado con aletas o giroscopios

4.2. Sistemas Híbridos

The sistemas híbridos de estabilización combinan diferentes tecnologías para aprovechar las ventajas de cada una:

  • Aletas + giroscopios: permiten reducir el balanceo tanto en navegación como en fondeo
  • Tanques + aletas: optimizan la corrección lateral con bajo consumo energético
  • Aletas + control predictivo: integran sensores inteligentes para anticipar el movimiento del mar

Beneficios:

  • Mayor versatilidad operativa
  • Ajuste dinámico a diferentes condiciones de mar
  • Reducción del balanceo de manera más uniforme y efectiva

Estos sistemas son especialmente útiles en buques de carga sensible o yates de lujo, donde se requiere estabilidad constante en todo tipo de condiciones.

4.3. Sistemas Avanzados de Estabilización

Con el avance de la tecnología, los sistemas inteligentes se están incorporando cada vez más en la ingeniería naval moderna:

  • Utilizan sensores de alta precisión para detectar movimientos laterales, cabeceo y velocidad angular
  • Incorporan controladores electrónicos y algoritmos predictivos que anticipan el comportamiento del buque frente al oleaje
  • Ajustan aletas, palas o flaps en tiempo real para mantener el barco nivelado

Ventajas:

  • Reducción del balanceo incluso en condiciones adversas
  • Adaptación automática a diferentes tipos de navegación y velocidades
  • Mejora del confort de pasajeros y protección de la carga

Limitaciones:

  • Requiere inversión en sistemas de control avanzados
  • Mantenimiento especializado
  • Dependencia energética para su funcionamiento continuo

Además de los sistemas tradicionales, los sistemas avanzados de estabilización incluyen tecnologías como sensores inteligentes y control predictivo, que permiten ajustar automáticamente las aletas o palas en tiempo real para minimizar el balanceo del buque. En este contexto, el Dynamic Positioning (DP) se convierte en una herramienta clave para mantener la posición y orientación de la embarcación frente a viento, corriente y oleaje. Para conocer más detalles sobre su funcionamiento y aplicaciones, puedes consultar nuestro artículo completo sobre Dynamic Positioning en buques.

5. Bibliografía

  • NauticExpo – Información técnica sobre estabilizadores de aletas, giroscópicos y sistemas integrales.
  • Thrusters.com – Documentación sobre sistemas de propulsión y Voith Schneider, incluyendo aplicaciones en buques de maniobra
  • Trimer – Recursos sobre sistemas de estabilización y tanques anti-balanceo

Author: Roberto García Soutullo

Preguntas Frecuentes sobre Estabilizadores del Buque

Los estabilizadores del buque son sistemas diseñados para reducir el balanceo (rolling) y cabeceo (pitching), mejorando la estabilidad, la seguridad de la carga y el confort de los pasajeros durante la navegación.

Son esenciales para garantizar confort en cruceros y yates, proteger la carga en buques comerciales y aumentar la precisión operativa en embarcaciones militares. Reducen el mareo marítimo y optimizan la eficiencia en maniobras.

Los principales sistemas incluyen:

  • Aletas estabilizadoras (fins): funcionan mediante fuerzas hidrodinámicas generadas por el agua.
  • Estabilizadores giroscópicos: generan fuerzas inerciales internas y funcionan incluso en fondeo.
  • Sistema Voith Schneider: propulsión y estabilización integrada, ideal para remolcadores y ferris.
  • Otros sistemas: tanques anti-balanceo, sistemas híbridos y sistemas avanzados de control predictivo.

Se basan en la generación de sustentación hidrodinámica. Los sensores detectan el balanceo, la unidad de control calcula el ángulo óptimo de las aletas y los actuadores ajustan su posición en tiempo real, reduciendo el movimiento lateral del buque.

  • Funcionan tanto en navegación como en parado.
  • No generan resistencia al avance.
  • Alta reducción del balanceo, ideal para yates de lujo y embarcaciones de recreo.

Es un sistema de propulsión y estabilización vectorial que ajusta las palas de un rotor para generar fuerza lateral contraria al balanceo. Se usa en remolcadores, ferris y buques que requieren alta maniobrabilidad y estabilidad activa.

Sí, como los tanques anti-balanceo, que usan el movimiento controlado de agua dentro del buque para contrarrestar la inclinación. Son de bajo coste y mantenimiento, pero menos efectivos frente a oleaje intenso.

Reducen la amplitud de los movimientos, disminuyen el riesgo de desplazamiento de carga y evitan situaciones críticas por balanceos excesivos, mejorando tanto la seguridad estructural como la habitabilidad a bordo.

  • Aletas estabilizadoras para alta eficacia en navegación.
  • Sistemas giroscópicos para confort en fondeo.
  • Combinaciones híbridas y sistemas inteligentes para máxima estabilidad y confort.

Sí, los sistemas híbridos combinan aletas, giroscopios o tanques anti-balanceo para aprovechar las ventajas de cada tecnología y optimizar la corrección del balanceo en todo tipo de condiciones de navegación.
